PID-Regler Übung 7 – Ergebnisse analysieren
Diese Übung beschreibt, wie die Ergebnisse bei und nach der Simulation analysiert werden. Wenn Sie CAD-Flächen (nicht die Fluiddomäne) ausblenden möchten, wechseln Sie in der Gruppe Anzeigen (Show) zwischen
CAD-Körper (CAD Bodies) und
Flow Analysis Körper (Flow Analysis Bodies). Löschen Sie alle Variablendarstellungen, indem Sie Keine Auswahl (No Selection) in der Dropdown-Liste Legende (Legend) auswählen. Klicken Sie auf
XY-Plot-Bereich (XYPlot Panel), um den XY-Plot anzuzeigen.
CAD-Körper (CAD Bodies) und Flow Analysis Körper (Flow Analysis Bodies). Löschen Sie alle Variablendarstellungen, indem Sie Keine Auswahl (No Selection) in der Dropdown-Liste Legende (Legend) auswählen. Klicken Sie auf XY-Plot-Bereich (XYPlot Panel), um den XY-Plot anzuzeigen. | 1. Klicken Sie im Anzeigebereich auf  Anzeigen (Show), um ausgewählte geometrische Elemente anzuzeigen/auszublenden.2. Klicken Sie zum Ändern des Farbschemas in der Legende (Legend) auf  Mehr (More), und wählen Sie zwischen Blau bis Rot (Blue Red) und Blau bis Violett (Blue Purple) aus. |

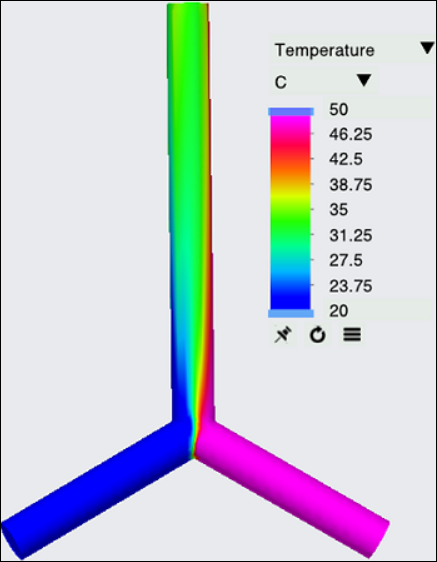

Temperaturkontur anzeigen
1. Wählen Sie unter Domänen (Domains) die Option PIPE_BODY_1 aus. Klicken Sie im Anzeigebereich auf Anzeigen (Show), um die ausgewählten Domänen anzuzeigen.
Anzeigen (Show), um die ausgewählten Domänen anzuzeigen.2. Legen Sie in der Eigenschaftenkonsole auf der Registerkarte Ansicht (View) für Fläche (Surface) Werte für die Optionen wie unten aufgelistet fest:
◦ Raster (Grid) –
◦ Umriss (Outline) – No
◦ Variable (Variable) – Temperature:[Heat]
◦ Min. (Min) – 20 C
◦ Max. (Max) – 50 C

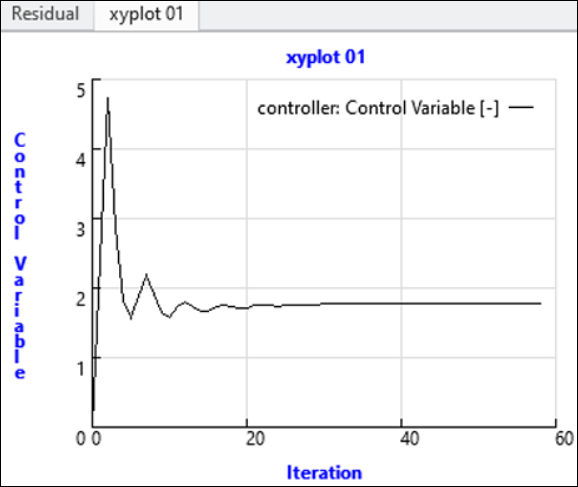

Steuerungsvariable plotten
1. Wählen Sie im Projektbaum unter Physik (Physics) die Option Controller (Controller) aus.
2. Klicken Sie in der Gruppe "Post-Processing" (Post-processing) auf "XY-Plot" (XYPlot). Ein neues xyplot1-Element wird im Flow Analysis Baum unter Ergebnisse (Results) > XY-Plots (XY Plots) hinzugefügt.
"XY-Plot" (XYPlot). Ein neues xyplot1-Element wird im Flow Analysis Baum unter Ergebnisse (Results) > XY-Plots (XY Plots) hinzugefügt.3. Wählen Sie xyplot1 aus.
4. Legen Sie in der Eigenschaftenkonsole Variable (Variable) – [Controller] Steuerungsvariable ([Controller] Control Variable) fest.
5. Klicken Sie auf OK (OK).

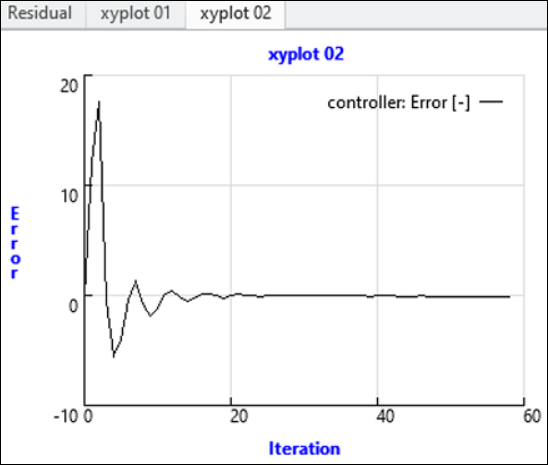

Fehler plotten
Fehler plotten
Der Fehlerwert am Auslass wird überwacht, um den Fehlerwert bei jeder Iteration zu prüfen. Dieser verringert sich mit dem gewünschten Sollwert.
1. Wählen Sie im Projektbaum unter Physik (Physics) die Option Controller (Controller) aus.
2. Klicken Sie auf der Registerkarte "Post-Processing" (Post-processing) auf XY-Plot (XYPlot). Ein neues xyplot2-Element wird im Flow Analysis Baum unter Ergebnisse (Results) > XY-Plots (XY Plots) hinzugefügt.
XY-Plot (XYPlot). Ein neues xyplot2-Element wird im Flow Analysis Baum unter Ergebnisse (Results) > XY-Plots (XY Plots) hinzugefügt.3. Wählen Sie xyplot2 aus.
4. Legen Sie in der Eigenschaftenkonsole Variable (Variable) – [Controller] Fehler ([Controller] Error) fest.
5. Klicken Sie auf OK (OK).

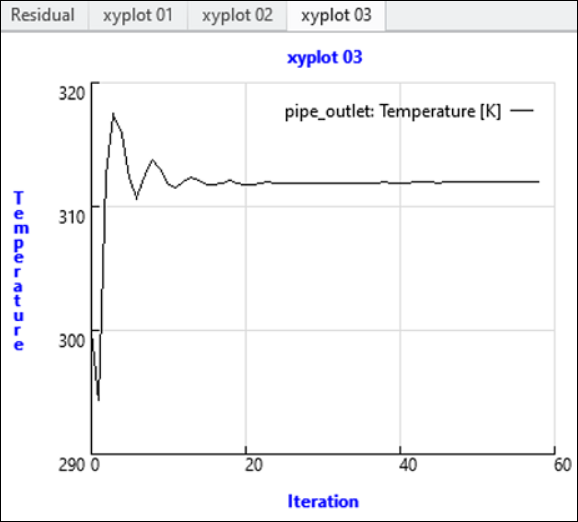

Austrittstemperatur plotten
1. Klicken Sie im Flow Analysis Baum unter Randbedingungen (Boundary Conditions) auf Allgemeine Randbedingungen (General Boundaries). Wählen Sie pipe_outlet aus.
2. Klicken Sie in der Gruppe "Post-Processing" (Post-processing) auf "XY-Plot" (XYPlot). Ein neues xyplot3-Element wird im Flow Analysis Baum unter Ergebnisse (Results) > XY-Plots (XY Plots) hinzugefügt.
"XY-Plot" (XYPlot). Ein neues xyplot3-Element wird im Flow Analysis Baum unter Ergebnisse (Results) > XY-Plots (XY Plots) hinzugefügt.3. Wählen Sie xyplot3 aus.
4. Legen Sie in der Eigenschaftenkonsole in der Dropdown-Liste Variable (Variable) die Option Variable (Variable) – [Wärme] Temperatur ([Heat] Temperature) fest.
5. Klicken Sie auf OK (OK).

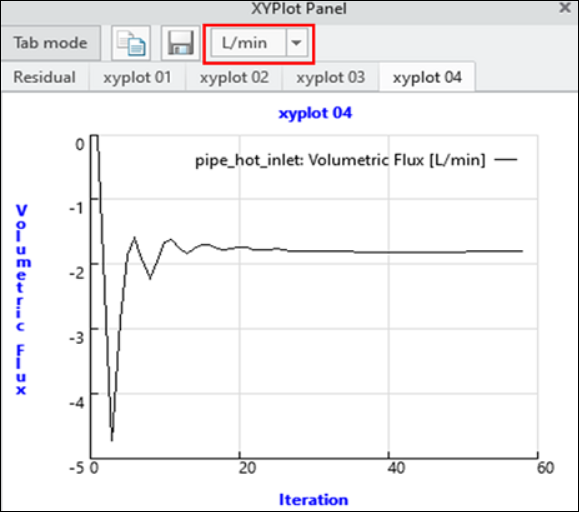

Volumetrischen Strom am Einlass für heiße Flüssigkeit plotten
1. Klicken Sie im Flow Analysis Baum unter Randbedingungen (Boundary Conditions) auf Allgemeine Randbedingungen (General Boundaries). Wählen Sie pipe_hot_inlet aus.
2. Klicken Sie in der Gruppe "Post-Processing" (Post-processing) auf "XY-Plot" (XYPlot). Ein neues xyplot4-Element wird im Flow Analysis Baum unter Ergebnisse (Results) > XY-Plots (XY Plots) hinzugefügt.
"XY-Plot" (XYPlot). Ein neues xyplot4-Element wird im Flow Analysis Baum unter Ergebnisse (Results) > XY-Plots (XY Plots) hinzugefügt.3. Wählen Sie xyplot4 aus.
4. Legen Sie in der Eigenschaftenkonsole in der Dropdown-Liste Variable (Variable) die Option Variable (Variable) – [Strom] Volumetrischer Strom ([Flow] Volumetric Flux) fest. Ändern Sie die Einheiten in L/min.
Stromlinien in der Domäne anzeigen
Stromlinien verfolgen den Flusspfad.
1. Wählen Sie zum Erzeugen von Stromlinien in der Flow Analysis Multifunktionsleiste in der Gruppe Post-Processing (Post-processing) die Option Stromlinien (Stream Lines) aus.
2. Wählen Sie zum Freigeben von Stromlinien von den Eintrittsberandungen die Option Yes unter dem Wert für pipe_cold_inlet und pipe_hot_inlet aus.
3. Wählen Sie im Flow Analysis Baum Geometrie (Geometry) unter > > > aus.
4. Legen Sie in der Eigenschaftenkonsole auf der Registerkarte "Modell" (Model) Werte für die Optionen wie unten aufgelistet fest:
◦ Liniendicke (Line Thickness) – 0.0002 m
◦ Animations-Zeitgröße (Animation Time Size) – 0.05
5. Wählen Sie in der Eigenschaftenkonsole auf der Registerkarte "Ansicht" (View) für "Fläche" (Surface) die folgenden Werte für die nachfolgenden Optionen aus:
◦ Variable (Variable) – Temperatur: [Wärme] (Temperature: [Heat])
◦ Max. (Max) – 50 C
◦ Min. (Min) – 20 C
6. Legen Sie in der Eigenschaftenkonsole auf der Registerkarte "Modell" (Model) für "Stromlinie" (Streamline) Folgendes fest:
◦ Partikel freisetzen (Release Particle) – Yes

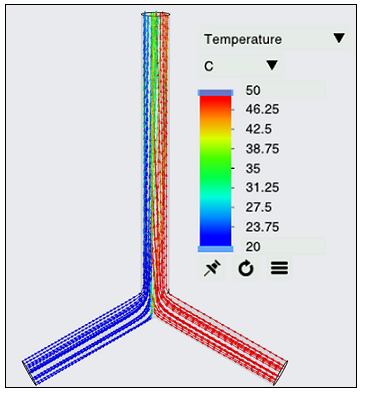

Stromlinien (Streamlines) – Temperatur (Temperature)
