Verschmolzene Schnittstelle für Schweißnaht-KEs

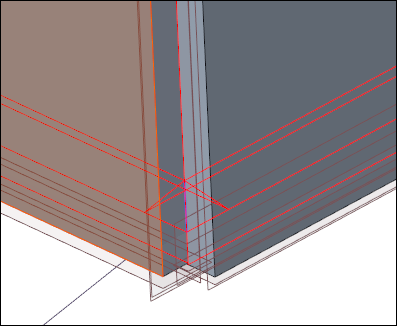

Standardmäßig erzeugt Creo Simulate bei der Vernetzung und Lösung Haft-Schnittstellen zwischen Volumenkörpern und Schweißflächen. In Modellen mit überlappenden Volumina schlägt die Vernetzung fehl. So schlägt die Vernetzung beispielsweise für Ecken mit überlappenden Schweißnaht-KE-Schweißnähten fehl, wie in der folgenden Abbildung dargestellt.
1. Volle Schweißnaht 1, erzeugt unter Verwendung einer in Creo erzeugten Kehlnaht
2. Volle Schweißnaht 2, erzeugt unter Verwendung einer in Creo erzeugten Kehlnaht
3. Überlappende Volumina
Die Vernetzung schlägt in diesem Fall fehl.
Sie können diese Einschränkung mit der Funktion "Glued Interface" (Verschmolzene Schnittstelle) umgehen. Wenn Sie eine Schweißnaht-KE-Schweißnaht erzeugen oder automatisch erkennen, aktivieren Sie das Kontrollkästchen Verschmolzene Schnittstelle verwenden (Use Glued Interface) im Dialogfenster Schweißnahtdefinition (Weld Definition) oder im Dialogfenster Schweißnaht-KEs automatisch erkennen (Auto Detect Weld Features). Die verschmolzene Schnittstelle erzeugt Federn zwischen den Volumenkörpern und den Schweißflächen. Auf diese Weise kann die Vernetzung erfolgreich abgeschlossen werden.

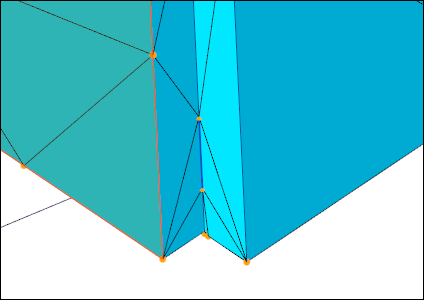

Das Netz wird erfolgreich erzeugt, wenn das Kontrollkästchen Verschmolzene Schnittstelle verwenden (Use Glued Interface) aktiviert ist.
