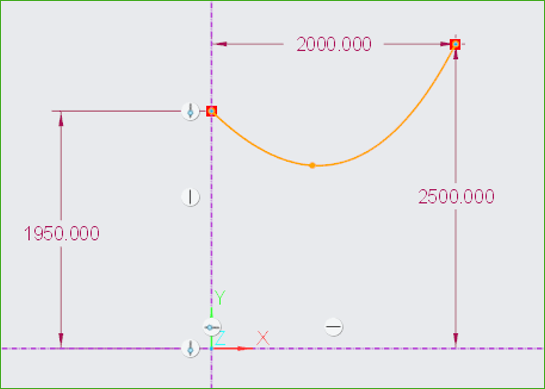

Allgemeine Einführung: Bezugsgraphen
Das Bezugsgraph-KE erzeugt eine 2D-Skizze einer x-y-Funktion, die als KE im Modell gespeichert wird. Der Graph wird als KE im Modellbaum angezeigt und kann in nachgeschalteten Operationen verwendet werden.
Ein Bezugsgraph wird ähnlich wie eine Skizze erzeugt, aber es wird keine sichtbare Kurve im Arbeitsfenster erzeugt, wenn Sie das KE beenden. Ein Bezugsgraph muss ein Koordinatensystem enthalten, und es empfiehlt sich, Mittellinien als x- und y-Achse einzuschließen.
Nachdem Sie einen Bezugsgraphen erzeugt haben, kann das System die Skizze als x-y-Funktion verwenden.
Bezugsgraphen erzeugen
1. Wählen Sie die Befehlsfolge > >
Graph (Graph). Eine Minisymbolleiste wird geöffnet.
Graph (Graph). Eine Minisymbolleiste wird geöffnet.2. Geben Sie einen beschreibenden Namen für den Graphen ein, und klicken Sie dann auf
. Die Registerkarte Skizze (Sketch) wird geöffnet.
. Die Registerkarte Skizze (Sketch) wird geöffnet.3. Klicken Sie in der Gruppe Skizze (Sketching) auf
Koordinatensystem (Coordinate System), und klicken Sie dann in das Arbeitsfenster, um das Koordinatensystem zu platzieren.
Koordinatensystem (Coordinate System), und klicken Sie dann in das Arbeitsfenster, um das Koordinatensystem zu platzieren.4. Die optimale Vorgehensweise zum Skizzieren der Achsen des Graphen besteht darin, in der Gruppe Skizze (Sketching) auf
Mittellinie (Centerline) zu klicken und Sie eine horizontale Mittellinie für die x-Achse und eine vertikale Mittellinie für die y-Achse zu skizzieren.
Mittellinie (Centerline) zu klicken und Sie eine horizontale Mittellinie für die x-Achse und eine vertikale Mittellinie für die y-Achse zu skizzieren.5. Skizzieren Sie den Graphen.
6. Klicken Sie auf OK (OK).
OK (OK).
Bezugsgraphen verwenden
Bezugsgraphen können auf verschiedene Weise verwendet werden. Hier ein paar Beispiele:
• Zeichnungen
Klicken Sie auf > > Graph (Graph), um Bezugsgraphen in eine Zeichnung einzufügen.
Graph (Graph), um Bezugsgraphen in eine Zeichnung einzufügen.• Graphauswertungsfunktion
Die Graphauswertungsfunktion ermöglicht es Ihnen, Graph-KEs zu verwenden, um Bemaßungen über Beziehungen in einem Schnitt, einem Teil oder einer Baugruppe zu steuern. Die Funktion hat folgendes Format:
evalgraph("graph_name", x)
◦ graph_name – Name des Graphen
◦ x – Wert auf der x-Achse des Graphen, für den der Wert y zurückgegeben wird
Siehe die Links unten.
• Analysen
Durch Vergleich zweier Graphen ermitteln Sie die Abweichung in der Verteilung eines bestimmten Parameters entlang eines anderen Parameters.
Siehe die Links unten.
