Konstruktionsräume
Konstruktionsraum definiert, welche Körper an einer Optimierung beteiligt sind. Hierzu muss Folgendes definiert werden:
Ausgangsgeometrie
Das Ausweisen eines Körpers als Ausgangsgeometrie ist der erste Schritt beim Definieren einer generativen Studie. Dies hilft beim Verständnis der Volumengrenzen. Wählen Sie einen Körper aus, der das Volumen für die zu erzeugende Konstruktion darstellt. Die endgültige Konstruktion befindet sich innerhalb der Ausgangsgeometrie. Weisen Sie nur einen Körper als Ausgangsgeometrie aus. Der als Ausgangsgeometrie ausgewiesene Körper wird teilweise transparent, um eine bessere Ansicht der in ihm enthaltenden Körper zu bieten.
Beibehaltene Körper
Sollen bestimmte Körper von der Optimierung ausgeschlossen werden, so sollten Sie sie als beibehaltene Körper ausweisen. Diese Körper sind in den generierten Konstruktionen enthalten, doch ihre Geometrie bleibt unverändert. Die als beibehaltene Körper ausgewiesenen Körper sollten sich nicht schneiden und sich nicht berühren, andernfalls sollten Sie diese Körper zusammenführen. Die beibehaltenen Körper sollten sich vollständig innerhalb des Ausgangsgeometrie-Volumens befinden. Für die beibehaltenen Körper wird dasselbe Material wie für das aktive Material in den aktiven Konstruktionskriterien verwendet. Sie können Lasten und Bedingungen auf den Flächen von beibehaltenen Körpern referenzieren. Die als beibehaltene Körper ausgewiesenen Körper werden in Blau angezeigt. Die beibehaltenen Körper werden unter dem Knoten "Beibehaltene Geometrie" (Preserved Geometry) im generativen Baum aufgelistet.
Beibehaltene Flächen
Sie können auch eine beibehaltene Geometrie erzeugen, indem Sie Flächen der Ausgangsgeometrie versetzen. Diese Flächen werden als beibehaltene Flächen bezeichnet. Wählen Sie die beizubehaltenden Flächen aus, und geben Sie den Versatz an. Ein Abrollkugel-Versatz wird um diese Flächen innerhalb der Ausgangsgeometrie erzeugt. Der Versatz wird in Blau dargestellt und unter dem Knoten "Beibehaltene Geometrie" (Preserved Geometry) im generativen Baum aufgelistet.
*
Beim Arbeiten mit einer Ausgangsform können Sie beibehaltene Flächen erzeugen, indem Sie Flächen von nicht ausgewiesenen Körpern auswählen.
Ausgeschlossene Geometrie
Die als ausgeschlossene Geometrie ausgewiesenen Körper werden als leere Volumen ohne Material in den endgültigen generierten Konstruktionen dargestellt. Wenn Sie die auszuschließenden Körper ausweisen, können Sie auch einen Abrollkugel-Versatz um sie herum erzeugen. Dieser Versatz erzeugt einen Abstand zwischen den ausgeschlossenen Körpern und der optimierten Geometrie. Diese Körper sind Hindernisse, da die Lösung um sie herum, jedoch nicht innerhalb ihrer Geometrie aufgelöst wird. Die resultierenden generierten Konstruktionen enthalten einen leeren Bereich, basierend auf dem Profil der ausgeschlossenen Geometrie. Eine ausgeschlossene Geometrie sollte sich in der Ausgangsgeometrie befinden oder diese durchlaufen.
*
Wenn ein ausgeschlossener Körper oder der Versatz eines ausgeschlossenen Körpers einen beibehaltenen Körper schneidet oder durchläuft, wird das Volumen ihrer Interaktion intern vom beibehaltenen Körper subtrahiert. Vermeiden Sie diese Konfiguration, da sie zu Problemen bei der Rekonstruktion führen kann.
Auf einen Körper, der als ausgeschlossene Geometrie ausgewiesen ist, können keine Lasten oder Randbedingungen aufgebracht werden. Das Definieren ausgeschlossener Geometrie ist optional. Die als ausgeschlossene Geometrie ausgewiesenen Körper werden in rot angezeigt.
Nicht ausgewiesene Körper
Das Modell kann nicht ausgewiesene Körper enthalten, die Kontakt mit der Ausgangsgeometrie oder anderen nicht ausgewiesenen Körpern haben dürfen. Auf die Flächen dieser Körper können Lasten und Randbedingungen aufgebracht werden und Lasten und Randbedingungen können auf andere Körper übertragen werden, zu denen haftender Kontakt besteht. Die nicht ausgewiesenen Körper wirken sich auf die generierte Konstruktion aus, sie sind jedoch nicht Teil der endgültigen Konstruktion.
Es wird empfohlen, beibehaltene Geometrie um einen nicht ausgewiesenen Körper zu erzeugen, wenn der nicht ausgewiesene Körper mit der Ausgangsgeometrie verbunden ist. Geben Sie einen Versatz an, um die beibehaltene Geometrie um den nicht ausgewiesenen Körper innerhalb der Ausgangsgeometrie zu erzeugen.

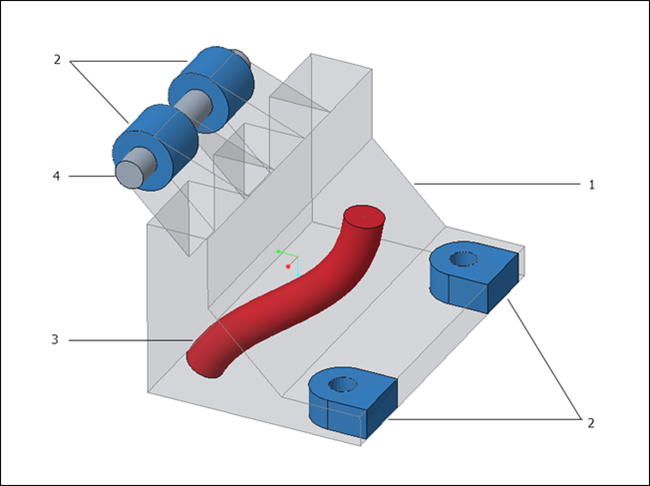

Die folgende Abbildung zeigt die Ausgangsgeometrie, beibehaltene Geometrie, ausgeschlossene Geometrie sowie den nicht ausgewiesenen Körper:
1. Ausgangsgeometrie
2. Beibehaltene Geometrie
3. Ausgeschlossene Geometrie
4. Nicht ausgewiesener Körper
*
Wenn Sie bestimmte Körper als beibehaltene Körper ausweisen, ohne die Ausgangsgeometrie zu definieren, erzeugt Creo Parametric automatisch die Berandungen für die Optimierung als Ausgangsform. Sie können dann immer noch einen Körper als Ausgangsgeometrie ausweisen. Wenn Sie die beibehaltenen Flächen definieren, ohne die Ausgangsgeometrie zu definieren, wird entsprechend eine Ausgangsform um die beibehaltenen Flächen erzeugt.
So weisen Sie einen Körper als Ausgangsgeometrie aus
Führen Sie einen der folgenden Schritte aus:
• Wählen Sie einen Körper, den Sie optimieren möchten, im Arbeitsfenster oder im Modellbaum aus, und klicken Sie auf Ausgangsgeometrie (Starting Geometry).
• Klicken Sie auf der Registerkarte Generatives Design (Generative Design) auf Ausgangsgeometrie (Starting Geometry) und wählen Sie den Körper, der als Ausgangsgeometrie designiert werden soll, aus.
Der ausgewiesene Körper wird teilweise transparent.
*
Es kann nur ein Körper als Ausgangsgeometrie definiert werden.
*
Verwenden Sie die boolesche Operation Zusammenführen (Merge), wenn beide Körper aktiv sind, um Volumen von beibehaltenen Körpern zur Ausgangsgeometrie hinzuzufügen.
So weisen Sie Körper als beibehaltene Geometrie aus
Führen Sie einen der folgenden Schritte aus:
• Wählen Sie die Körper im Arbeitsfenster oder im Modellbaum aus, und klicken Sie auf Beibehaltene Körper (Preserved Bodies).
• Klicken Sie auf der Registerkarte Generatives Design (Generative Design) auf Beibehaltene Körper (Preserved Bodies), und wählen Sie den Körper aus, der als beibehaltener Körper ausgewiesen werden soll.
Die beibehaltenen Körper werden blau dargestellt.
So weisen Sie Flächen als beibehaltene Geometrie aus
1. Führen Sie einen der folgenden Schritte aus:
◦ Wählen Sie die Körperflächen im Arbeitsfenster aus, und klicken Sie auf Beibehaltene Flächen (Preserved Surfaces).
◦ Klicken Sie auf der Registerkarte Generatives Design (Generative Design) auf Beibehaltene Flächen (Preserved Surfaces), und wählen Sie die Körperflächen in der Ausgangsgeometrie aus.
2. [Optional] Geben Sie einen Namen für die beibehaltenen Flächen im Feld Name (Name) ein.
3. Geben Sie einen positiven Versatzwert an, der größer als das Dreifache der Elementgröße ist.
4. Klicken Sie auf OK (OK). Ein Abrollkugel-Versatz wird um die ausgewählten Flächen innerhalb der Ausgangsgeometrie erzeugt.
Die beibehaltene Geometrie wird in Blau dargestellt.
So weisen Sie einen Körper als ausgeschlossene Geometrie aus
1. Klicken Sie auf der Registerkarte Generatives Design (Generative Design) auf Ausgeschlossene Geometrie (Excluded Geometry). Das Dialogfenster Ausgeschlossene Geometrie (Excluded Geometry) wird geöffnet.
2. Wählen Sie den Körper als Referenz aus.
3. Geben Sie optional den Versatz an.
4. Klicken Sie auf OK (OK). Ein Abrollkugel-Versatz wird um den ausgewählten Körper herum erzeugt.
Die ausgeschlossenen Körper werden rot dargestellt.
So zeigen Sie die ausgewiesenen Körper an
Erweitern Sie in Generativer Baum (Generative Tree) die Knoten unter Konstruktionsräume (Design Spaces), um als Ausgangsgeometrie, beibehaltene Geometrie und ausgeschlossene Geometrie ausgewiesene Körper anzuzeigen.
*
Sie können ausgewiesene Körper aus dem Modellbaum ausblenden. Diese Körper sind jedoch an der Optimierungsberechnung beteiligt.
So entfernen Sie die Ausweisung eines Körpers oder einer Fläche
Klicken Sie im generativen Baum mit der rechten Maustaste auf den Körper oder die Fläche, und klicken Sie auf Entfernen (Remove).
*
Durch diese Aktion wird der Körper oder die Fläche nicht gelöscht. Es wird lediglich die Ausweisung entfernt.
