Stücklistenmenge für Aderendhülsen berechnen
Die Stücklistenmenge für Aderendhülsen wird berechnet, um sicherzustellen, dass Inventardaten und Berichte jederzeit präzise und korrekt sind. Die Berechnungslogik wurde so entwickelt, dass Doppelzählungen vermieden werden und die tatsächliche Verwendung von Aderendhülsen in komplexen Baugruppenhierarchien erfasst wird.
Die Stücklistenmenge für einzelne Aderendhülsen wird wie folgt ermittelt:
• Summierung aller Vorkommen der Aderendhülse in Steckern innerhalb der Baugruppe
• Subtraktion der Stücklistenmenge aller identischen Aderendhülsen, die dasselbe Verkabelungsdatenobjekt referenzieren und auf niedrigeren Ebenen der Baugruppenhierarchie vorhanden sind
Dadurch wird sichergestellt, dass nur eindeutige Instanzen gezählt werden und doppelte Referenzen in Unterbaugruppen die Stückliste nicht fälschlich aufblähen.
Anwendungsfälle

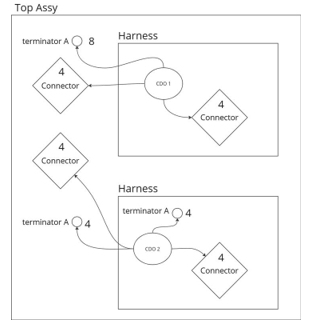

Baugruppe der obersten Ebene
• Szenario – Die oberste Baugruppe enthält mehrere Kabelbäume und Stecker, die alle mit Aderendhülsen ausgestattet sind.
• Berechnung – Die Stückliste für eine Aderendhülse ist die Gesamtheit ihrer Instanzen in Steckern abzüglich identischer Aderendhülsen in Kabelbäumen auf niedrigeren Ebenen, die dasselbe Verkabelungsdatenobjekt referenzieren.
• Beispiel:
Baugruppenebene | Steckervorkommen | Stücklistenmenge |
|---|---|---|
Oberste Baugruppe | 16 | 16 |
Kabelbaum 1 | 0 | 0 |
Kabelbaum 2 | 4 | 4 |

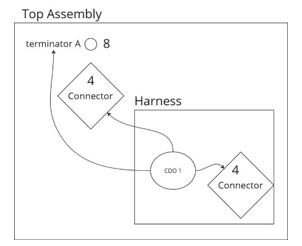

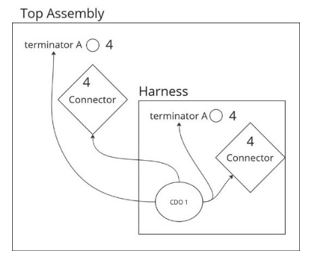

Berechnung einer KE-Info-Stückliste
• Szenario – Es soll die Stückliste für eine bestimmte Aderendhülse berechnet werden.
• Berechnung – Die KE-Info-Stückliste ist die Summe aller Vorkommen in Steckern abzüglich identischer Aderendhülsen, die dasselbe Verkabelungsdatenobjekt auf niedrigeren Ebenen referenzieren.
• Beispiel:
Position | KE-Info-Stückliste |
|---|---|
Aderendhülse A in oberster Baugruppe | 4 |
Aderendhülse A in Kabelbaum 1 | 4 |
Stückliste der obersten Baugruppe | 8 |
Stückliste des Kabelbaums | 4 |
Berechnung der Stückliste von oben nach unten
• Szenario – Es gibt keine identischen Aderendhülsen auf niedrigeren Ebenen, die dasselbe Verkabelungsdatenobjekt referenzieren.
• Berechnung – Die Stücklistenmenge wird ausgehend von der obersten Baugruppe bis zu den unteren Ebenen berechnet, um sicherzustellen, dass jede eindeutige Instanz nur ein einziges Mal gezählt wird.

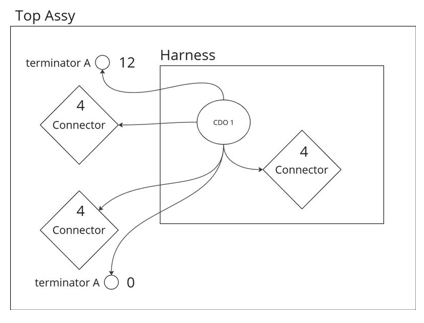

Mehrere identische Aderendhülsen auf derselben Ebene
• Szenario – Es gibt mehrere identische Aderendhülsen auf derselben Baugruppenebene, die dasselbe Verkabelungsdatenobjekt referenzieren.
• Berechnung – Nur die erste Instanz zählt für die Stückliste. Für nachfolgende identische Aderendhülsen auf derselben Ebene wird eine Stücklistenmenge von Null erfasst.
• Beispiel:
Baugruppenebene | Steckervorkommen | Stücklistenmenge |
|---|---|---|
Oberste Baugruppe | 12 | 12 |
Kabelbaum | 4 | 0 |
Zweite Instanz | 0 | 0 |
Szenarien mit Null als Stücklistenmenge
• Wenn eine Aderendhülse in einer Unterbaugruppe oder einem Unterkabelbaum in derselben Hierarchie wie das Verkabelungsdatenobjekt platziert wird, jedoch nicht in derselben Baugruppe, ist die Stücklistenmenge Null.
• Wenn eine Aderendhülse ein Verkabelungsdatenobjekt in einer Kabelbaum-Baugruppe referenziert und der Stecker extern in einer Baugruppe auf höherer Ebene platziert ist, ist die Stücklistenmenge Null.
Stückliste im gemischten Modus exportieren
• Szenario – Es soll eine Stückliste im gemischten Modus exportiert werden.
• Verhalten – Aderendhülsen-KEs werden nicht in der unten angezeigten Elementliste aufgeführt. Hierbei handelt es sich um erwartetes Verhalten.
