Améliorations apportées à la fonction Solidifier les plis
Creo Parametric 12.4.0.0
Emplacement dans l'interface utilisateur : dans l'environnement Composite (Composite), cliquez sur
Solidifier les plis (Solidify Plies).
Solidifier les plis (Solidify Plies).
Vidéos
Description
Performances de solidification et IML
Dans l'environnement composite, la solidification et la ligne de moule interne (IML) sont désormais considérablement améliorées, offrant une robustesse, des performances et une qualité accrues.

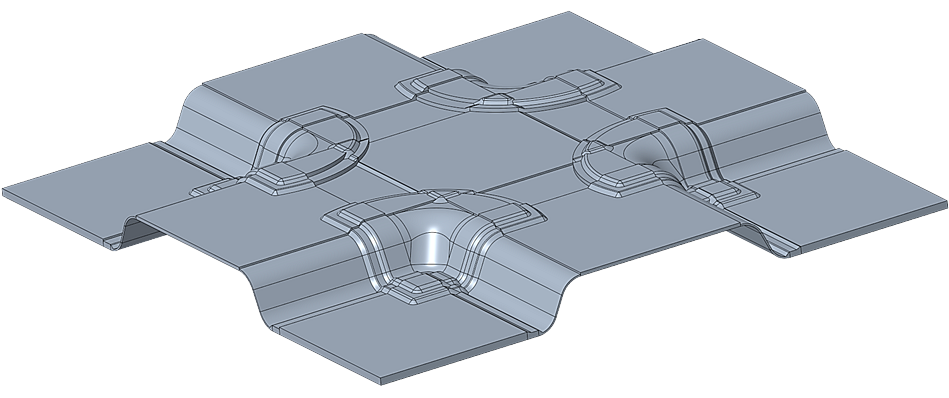

Désormais, les empilages composites complexes sont solidifiés avec de meilleures performances. La géométrie des plis au-dessus et au-dessous des âmes, ainsi que la création d'une géométrie de dépouille d'âme, ont été considérablement améliorées.
Solidification avec géométrie de reprise et traitement des petits rayons

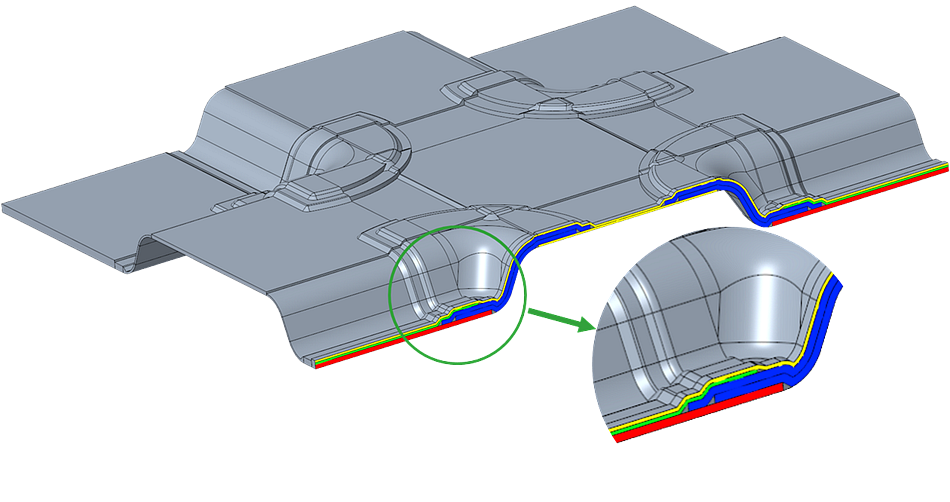

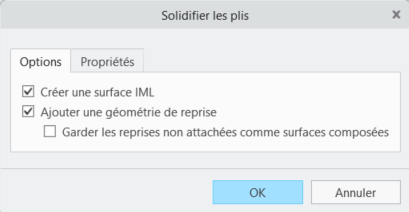

Lorsque vous utilisez la solidification composite et la ligne de moule interne, vous pouvez désormais inclure la géométrie de reprise de plis qui fait du solide obtenu une représentation plus précise de la conception du stratifié.

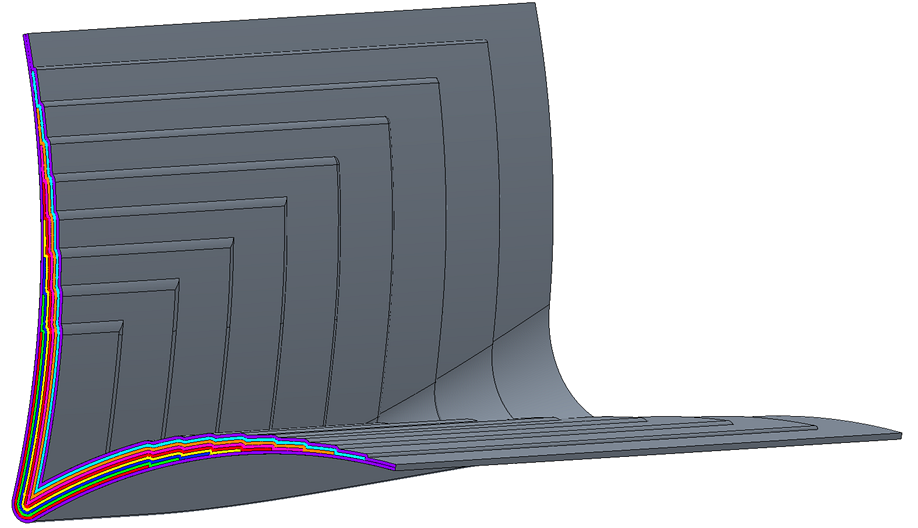

En outre, le processus de solidification est amélioré pour prendre en charge les rayons locaux dans la surface d'empilage qui sont inférieurs à l'épaisseur de la chaîne de plis locaux. Ces petits rayons sont réduits en coins aigus. Cette amélioration fonctionne aussi bien pour les rayons constants que pour les rayons variables, ce qui se traduit par des angles aigus partiels qui passent automatiquement au décalage d'épaisseur local correct.
Avantages
Ces améliorations favorisent la productivité et l'expérience utilisateur en :
• fournissant une fonction de solidification plus robuste, de meilleure qualité et plus performante ;
• fournissant une représentation plus précise de la conception du stratifié pour l'utilisation en aval.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
