Améliorations apportées à la simulation du drapage
Creo Parametric 12.4.0.0
Emplacement dans l'interface utilisateur : dans l'environnement Composite (Composite), cliquez sur
Simulation du drapage (Draping Simulation).
Simulation du drapage (Draping Simulation).Description
Paramètres de drapage dynamique
Les paramètres de drapage sont désormais automatiquement mis à jour lorsque vous apportez des modifications aux plis et aux âmes drapés :
• Lorsque vous modifiez la taille d'un pli ou d'une âme drapés, l'emplacement du Point amorce (Seed point) et la valeur de la Longueur de pas (Step length) sont automatiquement recalculés.
• Lorsque vous modifiez la matière d'un pli drapé ou modifiez les angles des fibres constituantes de sa matière, la valeur du Décalage d'angle de drapage (Draping angle offset) est automatiquement recalculée.

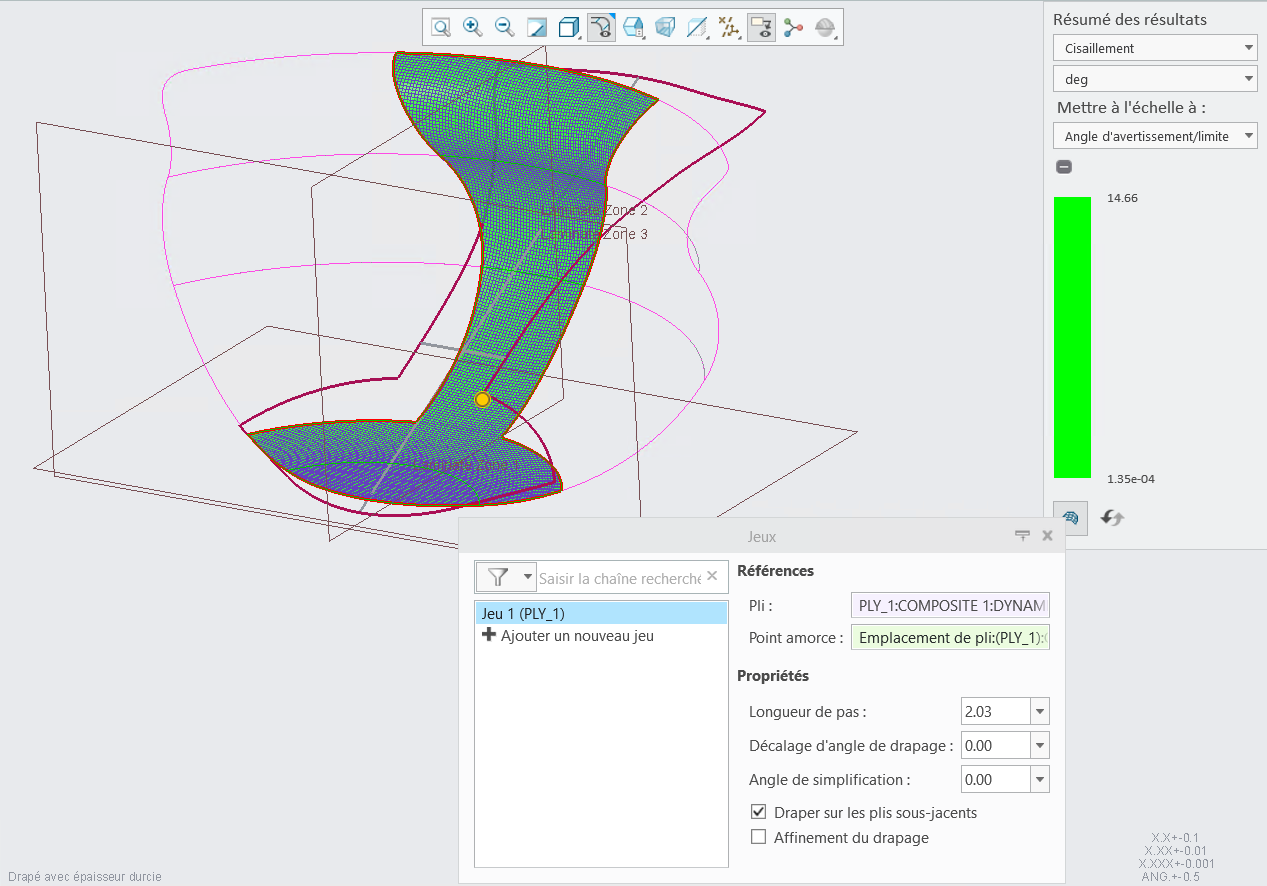

Les valeurs des paramètres de drapage avant la mise à jour de la taille et de la matière du pli sont illustrées dans l'image suivante.

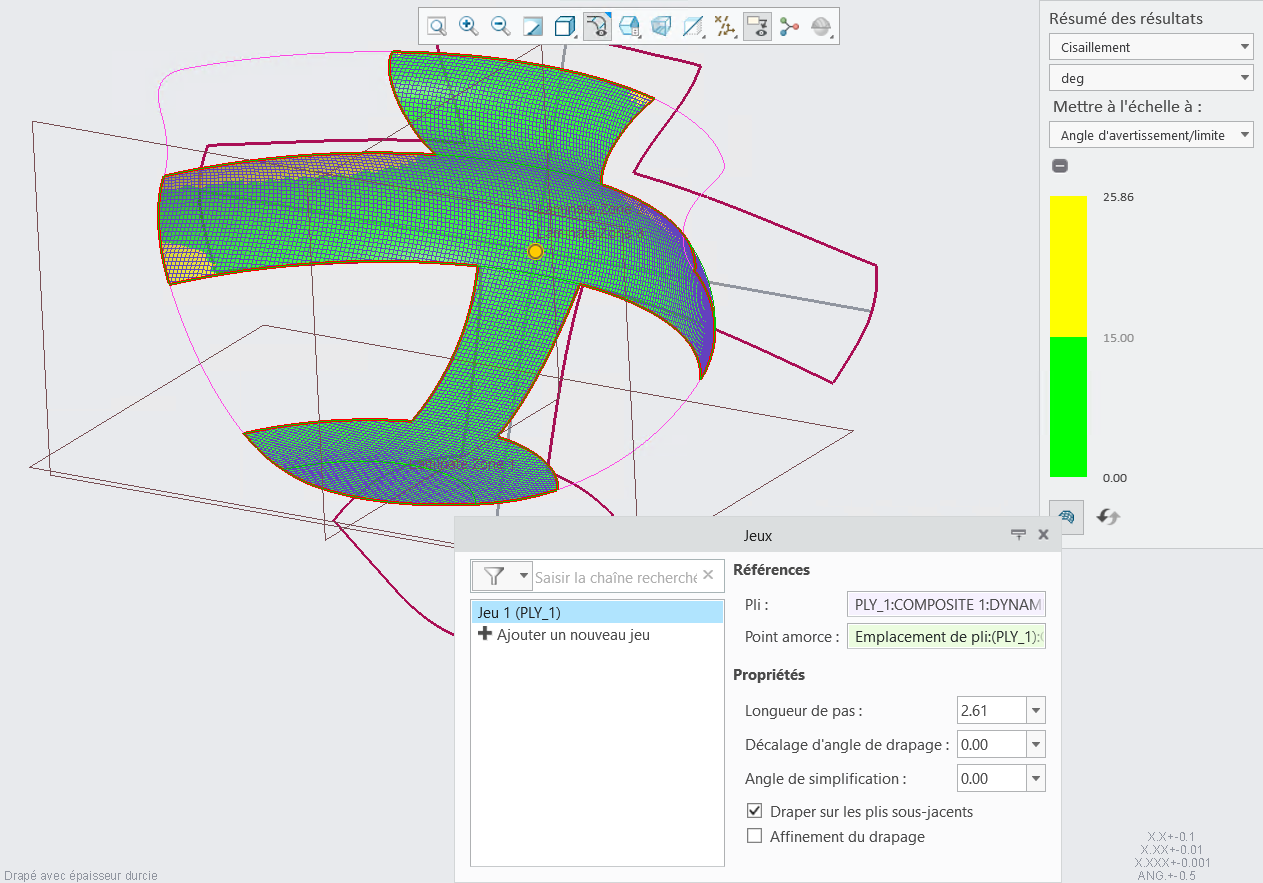

Les valeurs recalculées des paramètres de drapage après la mise à jour de la taille et de la matière du pli sont illustrées dans l'image suivante.
Lorsque vous définissez manuellement l'emplacement du point amorce ou que vous utilisez des valeurs personnalisées pour la longueur de pas et le décalage d'angle de drapage, les valeurs restent inchangées jusqu'à ce que vous rétablissiez celles par défaut.

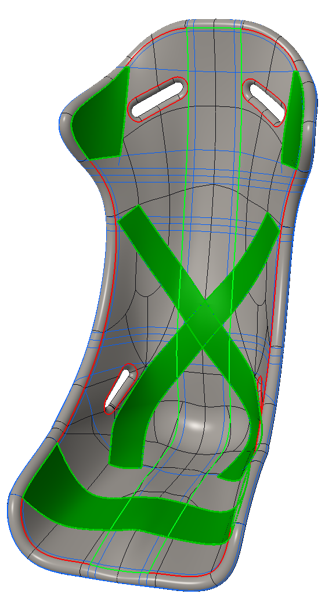

Régénération intelligente de la simulation du drapage
Le processus de régénération de la fonction de simulation du drapage est désormais optimisé de manière significative pour tirer parti de l'option Draper sur les plis sous-jacents (Drape over underlying plies).
Lorsque vous modifiez un pli, les plis qui sont drapés avec l'option Draper sur les plis sous-jacents (Drape over underlying plies) sélectionnée ne sont régénérés dans la fonction de simulation du drapage que lorsqu'ils sont géométriquement au-dessus du pli modifié et le chevauchent.
Cette régénération intelligente garantit que seuls les plis nécessaires sont régénérés dans la simulation de drapage, évitant ainsi les régénérations inutiles. Cela rend le processus plus efficace et améliore les performances de régénération.

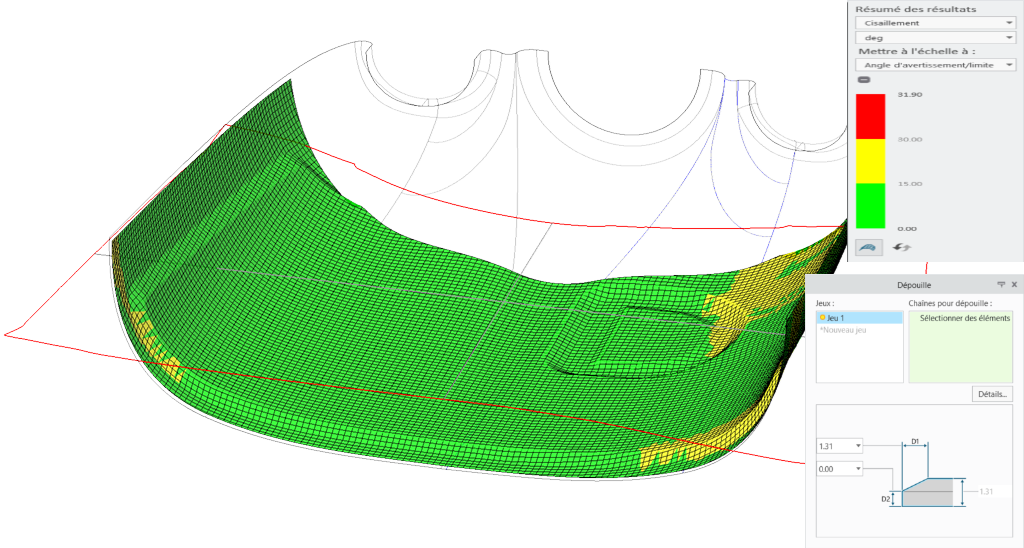

Simulation du drapage avec une dépouille de l'âme précise
A présent, la fonction de simulation du drapage a été améliorée pour prendre en compte les définitions de dépouille dans les fonctions de pli d'âme, y compris les jeux de dépouille multiples sur la frontière de l'âme. Cette amélioration permet d'obtenir des résultats de simulation du drapage, des résultats de cisaillement et des mises à plat plus précis pour les plis drapés sur des âmes avec une ou plusieurs dépouilles.
Avantages
Ces améliorations favorisent la productivité et l'expérience utilisateur en :
• recalculant et en mettant à jour automatiquement le nouvel emplacement du point amorce, la nouvelle longueur de pas et le nouveau décalage d'angle de drapage ;
• réduisant les régénérations dans la fonction de simulation du drapage ;
• fournissant de meilleurs résultats de simulation du drapage pour les plis drapés sur des âmes avec une ou plusieurs dépouilles.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
