Informations d'empilage pour les soudures par points
L'empilage de chaque instance de soudure par points est calculé à partir de la soudure par points, le long d'un vecteur perpendiculaire à la surface sur laquelle repose la soudure par points et à travers les feuilles que l'instance de soudure par points relie.

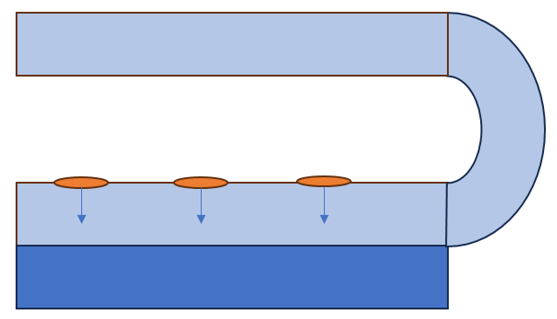

Par exemple, une fonction Membres joints (Joint Members) contient deux composants. Trois instances de soudure par points relient les deux composants :
•
: composant 1
: composant 1•
: composant 2
: composant 2•
: fonction Membres joints (Joint Members) = composant 1 + composant 2
: fonction Membres joints (Joint Members) = composant 1 + composant 2•
: instance de soudure par points
: instance de soudure par points•
: vecteur d'instance de soudure par points
: vecteur d'instance de soudure par pointsL'empilage de chaque instance de soudure par points est calculé uniquement pour les feuilles dans la direction de la flèche.
Dans Creo, vous pouvez afficher des informations sur l'empilage sous chaque instance de soudure par points dans la fenêtre graphique. Ces informations sont également incluses dans le fichier xMCF qui peut être exporté, et qui peut être importé pour créer les données de jointure et de fixation. Il permet de vérifier que l'empilage est conforme aux capacités de fabrication.
Informations d'empilage dans la fenêtre graphique
Lorsque vous placez le pointeur sur une instance de soudure par points, une info-bulle apparaît et affiche les informations suivantes :
• Etiquette d'instance de soudure par points
• Etiquette de fonction de soudure par points parente
• Diamètre
• Empilage des membres joints, le nombre de composants contenus dans la fonction Membres joints (Joint Members)
• Empilage réel, nombre de feuilles connectées par l'instance de soudure par points
• ID de liaison, ID de séquence de soudure, ordre de fabrication de la soudure
• Matière
Exemple :
Une fonction Membres joints (Joint Members) contient trois composants. La valeur de l'empilage des membres joints est de 3 pour les trois instances de soudure par points.
 |  • Empilage réel : 3 L'instance de soudure par points commence sur la feuille supérieure et relie trois feuilles • ID de liaison : 1 Cette instance de soudure sera fabriquée en premier |
 |  • Empilage réel : 2 L'instance de soudure par points commence sur la feuille du milieu et relie deux feuilles • ID de liaison : 2 Cette instance de soudure sera fabriquée en deuxième |
 |  • Empilage réel : 1 L'instance de soudure par points commence sur la feuille inférieure et relie une feuille • ID de liaison : 3 Cette instance de soudure sera fabriquée en troisième |
Informations d'empilage dans le fichier xMCF
Les informations d'empilage de chaque instance de soudure sont incluses dans le fichier xMCF lorsque vous exportez des informations de soudure par points.
Calcul de l'empilage
Le calcul de l'empilage s'effectue selon les règles suivantes :
• L'empilage n'est calculé que pour les composants situés à l'intérieur de la fonction Membres joints (Joint Members) référencée.
• Lorsqu'aucune fonction Membres joints (Joint members) n'est référencée dans une soudure par points, le calcul de l'empilage inclut uniquement les composants du même niveau d'assemblage que la fonction de soudure par points.
• L'empilage est calculé uniquement pour la fonction de soudure par points sélectionnée.
• Seules les feuilles situées dans la direction du vecteur de soudure par points sont prises en compte pour le calcul de l'empilage.
