Pour exporter des informations de soudure par points
1. Cliquez sur > >
Exporter (Export). La boîte de dialogue Exporter les informations de soudure et joint (Export Welds and Joints Information) s'ouvre.
Exporter (Export). La boîte de dialogue Exporter les informations de soudure et joint (Export Welds and Joints Information) s'ouvre.2. En regard de Nouveau nom de fichier (New file name), saisissez un nom pour le fichier.
3. Pour exporter les informations au format xMCF (Extended Master Connection File), en regard de Type (Type), cliquez sur la flèche et sélectionnez xMCF (*.xml) (xMCF (*.xml)).
Vous pouvez définir le format de fichier .xml à utiliser par défaut en définissant l'option de configuration weld_export_type.
4. Pour définir le niveau dans le modèle pour lequel exporter les informations :
a. Cliquez sur Options (Options). La boîte de dialogue Options d'exportation XML (XML Export Options) s'ouvre.
b. Cochez ou décochez la case Inclure tous les niveaux (Include all levels) pour définir le niveau d'exportation :
▪ Pour exporter les informations du niveau actif (modèle), désactivez la case à cocher.
Une fois que vous avez cliqué sur OK (OK) en regard de Nouveau nom de fichier (New file name), le nom du niveau actif apparaît comme nouveau nom.
▪ Pour exporter les informations du niveau actif et de tous les niveaux inférieurs, cochez la case.
Une fois que vous avez cliqué sur OK (OK) en regard de Nouveau nom de fichier (New file name), "Plusieurs noms de fichier" apparaît comme nouveau nom.
Vous pouvez définir le niveau d'exportation par défaut en définissant l'option de configuration weld_export_all_levels.
5. Sélectionnez une option si vous souhaitez sélectionner les paramètres définissant la séquence de fabrication des liaisons du fichier :
◦ ID de séquence et de régénération (Regeneration & sequence ID) : les liaisons du fichier seront fabriquées en fonction de l'ordre de régénération de la fonction et de la séquence au sein de la fonction.
◦ ID de fonction et de séquence (Feature & sequence ID) : les liaisons du fichier seront fabriquées en fonction de l'ordre de la séquence de fonctions et de la séquence au sein de la fonction.
6. Cliquez sur OK (OK). La boîte de dialogue Options d'exportation XML (XML Export Options) se ferme.
7. Cliquez sur OK (OK). La boîte de dialogue Exporter les informations de soudure et joint (Export Welds and Joints Information) se ferme. Un fichier .xml est exporté dans votre répertoire de travail.

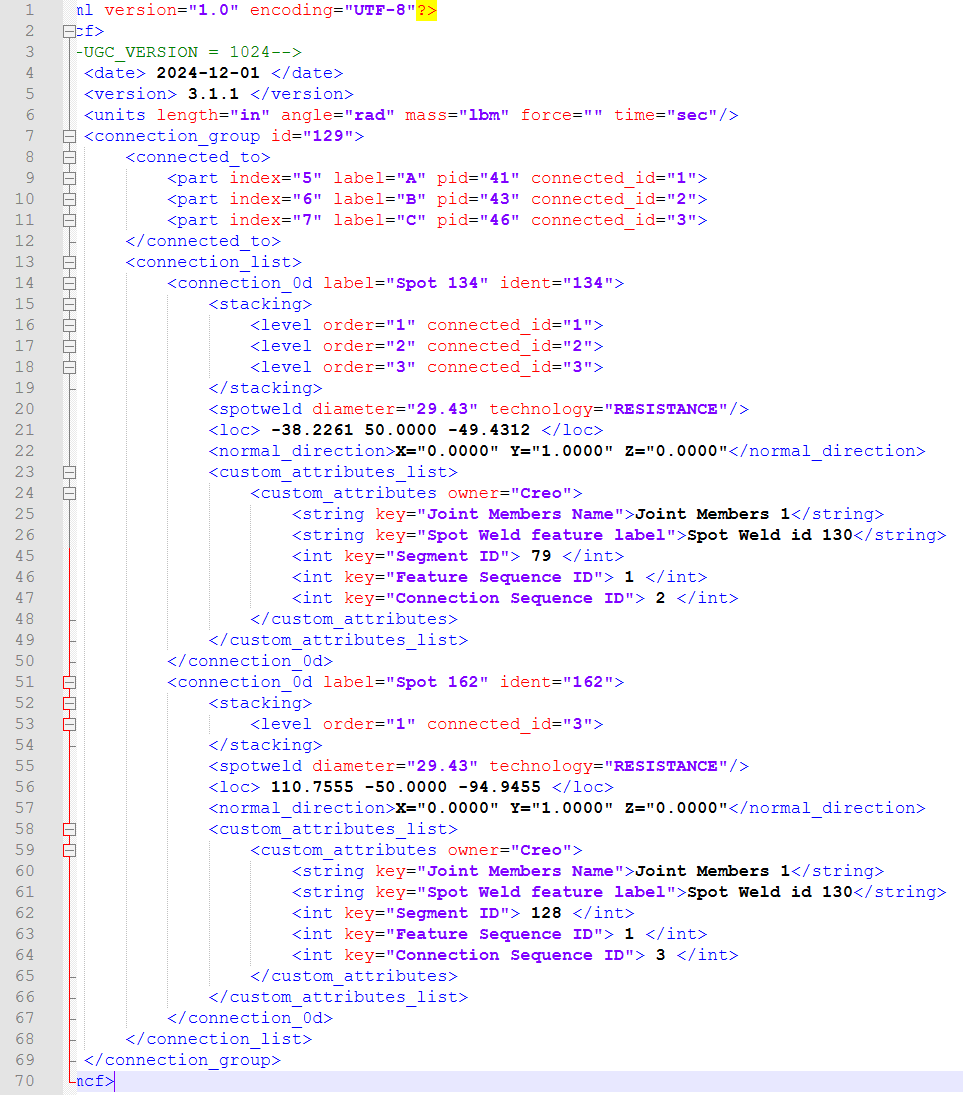

Fichier xMCF pour les soudures par points
Les informations de soudure par points exportées contiennent des informations d'empilage :
