Régulateur PID - Exercice 3 : Préparation du maillage
1. Dans l'arbre Flow Analysis, sélectionnez Domaines (Domains).
2. Dans l'onglet Maillage (Mesh) du panneau Propriétés (Properties), spécifiez les valeurs suivantes pour Générer un maillage (Generate Mesh) :
◦ Taille de cellule maximale (Maximum Cell Size) : 0.02
◦ Taille de cellule minimale (Minimum Cell Size) : 0.0002
◦ Taille de cellule sur les surfaces (Cell Size on Surfaces) : 0.01
Les valeurs sont conservées comme paramètres par défaut. Vous pouvez les modifier en cas de besoin.
3. Cliquez sur
Générer un maillage (Generate Mesh) afin de créer le maillage pour le domaine de fluide.
Générer un maillage (Generate Mesh) afin de créer le maillage pour le domaine de fluide.4. Sous Domaines (Domains), sélectionnez PIPE_Body_1. Dans le panneau Affichage (View), cliquez sur
Afficher (Show) pour afficher les domaines sélectionnés.
Afficher (Show) pour afficher les domaines sélectionnés.5. Dans l'onglet Vue (View) du panneau Propriétés (Properties), définissez Grille (Grid) et Contour (Outline) sur Oui (Yes). Le maillage apparaît comme illustré dans la figure suivante.

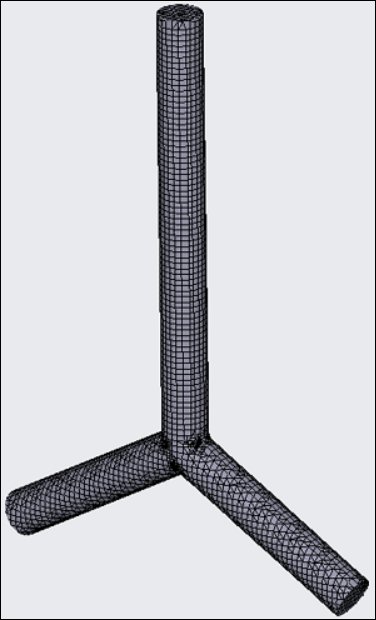

Maillage pour le régulateur PID
