Régulateur PID - Exercice 2 : Création de conditions aux limites
1. Sous Domaines (Domains), cliquez avec le bouton droit sur PIPE_Body_1, puis sélectionnez
Ajouter une condition aux limites (Add Boundary Condition). La boîte de dialogue Jeux de surfaces (Surface Sets) s'ouvre.
Ajouter une condition aux limites (Add Boundary Condition). La boîte de dialogue Jeux de surfaces (Surface Sets) s'ouvre.2. Sélectionnez les surfaces correspondant à pipe_cold_inlet, comme illustré dans la figure suivante.

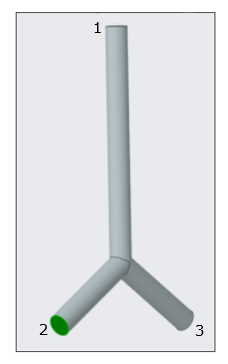

Figure 2. Surfaces frontières
1. pipe_outlet
2. pipe_cold_inlet
3. pipe_hot_inlet
3. Cliquez sur OK (OK). Sous Limites générales (General Boundaries), une entité BC_0001 est créée.
4. Sous Domaines (Domains), cliquez avec le bouton droit sur PIPE_Body_1, puis sélectionnez Ajouter une condition aux limites (Add Boundary Condition). La boîte de dialogue Jeux de surfaces (Surface Sets) s'ouvre.
Ajouter une condition aux limites (Add Boundary Condition). La boîte de dialogue Jeux de surfaces (Surface Sets) s'ouvre.5. Sélectionnez les surfaces correspondant à pipe_hot_inlet, comme illustré dans la figure ci-dessus.
6. Cliquez sur OK (OK). Sous Limites générales (General Boundaries), une entité BC_0002 est créée.
7. Sous Domaines (Domains), cliquez avec le bouton droit sur PIPE_Body_1, puis sélectionnez Ajouter une condition aux limites (Add Boundary Condition). La boîte de dialogue Jeux de surfaces (Surface Sets) s'ouvre.
Ajouter une condition aux limites (Add Boundary Condition). La boîte de dialogue Jeux de surfaces (Surface Sets) s'ouvre.8. Sélectionnez les surfaces correspondant à pipe_outlet, comme illustré dans la figure ci-dessus.
9. Cliquez sur OK (OK). Sous Limites générales (General Boundaries), une entité BC_0003 est créée.
10. Cliquez avec le bouton droit et renommez les conditions aux limites suivantes :
◦ BC_0001 sous la forme pipe_cold_inlet
◦ BC_0002 sous la forme pipe_hot_inlet
◦ BC_0003 sous la forme pipe_outlet
