Boulons dans Creo Simulation Live
A propos des boulons
Vous pouvez créer des boulons idéalisés qui constituent des représentations simplifiées de jointures boulonnées. Les boulons peuvent être utilisés pour étudier les effets du transfert de charge entre les corps ou les assemblages et pour calculer la contrainte et la déformation dans le modèle.
Vous pouvez créer des boulons entre deux épaulements ou plus à l'aide de la surface interne d'un trou de boulon ou d'un axe de trou de boulon.

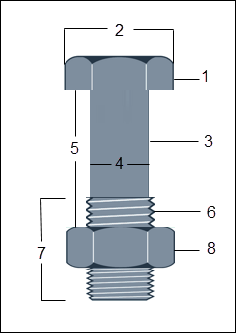

La figure ci-dessous illustre les différentes cotes d'un boulon.
1. Tête du boulon
2. Diamètre de la tête du boulon
3. Queue
4. Diamètre de la queue
5. Longueur de serrage
6. Filetage
7. Longueur de filetage
8. Ecrou
Instructions relatives à la création de boulons
Lorsque vous créez des boulons, suivez les instructions suivantes :
• Les boulons ne peuvent être créés que sur des corps solides.
• Le diamètre de la queue du boulon doit être inférieur au diamètre du trou du boulon.
• Le diamètre de la tête du boulon doit être supérieur au diamètre de la queue du boulon.
• Le diamètre de la tête du boulon doit être supérieur au diamètre du trou du boulon.
• Les matériaux des boulons doivent être des matériaux isotropes linéaires uniquement. Lorsque vous définissez un boulon avec des matériaux qui ne figurent pas dans la bibliothèque des boulons standard, vérifiez que vous disposez de définitions valides pour les paramètres suivants :
Paramètre | Unité |
|---|---|
Densité | kg/m3 |
Module de Young | Pa |
Coefficient de Poisson | NA |
Coefficient de dilatation thermique | 1/C |
Limite d'élasticité en traction | Pa |
Conductivité thermique | W/m-K |
Chaleur spécifique | kJ/kg °C |
• Si tous les épaulements reliés possèdent un trou débouchant, une tête de boulon est créée aux deux extrémités du boulon.
• Si l'un des épaulements ne possède pas de trou débouchant, le boulon est créé avec une tête de boulon à une seule extrémité, comme illustré dans la figure suivante (boulon type vis) :
• Si tous les épaulements possèdent des trous débouchants, mais que la face inférieure du dernier épaulement n'est pas perpendiculaire à l'axe du trou, le boulon est alors créé avec une tête de boulon à une seule extrémité, comme illustré ci-après :
S'il n'y a que deux épaulements et que l'épaulement inférieur possède une surface finale incurvée, il est impossible de créer un boulon.
• Lorsque vous créez un boulon, l'axe du boulon doit être perpendiculaire aux épaulements.
• Pour que le boulon fonctionne correctement, ses épaulements doivent être reliés. Vous devez sélectionner au moins deux épaulements pour créer un boulon.
• Pour créer des boulons entre des épaulements éloignés les uns des autres, mais qui présentent des trous coaxiaux, comme illustré ci-après, cochez la case Créer un boulon à travers les trous coaxiaux séparés (Create fastener through the separated coaxial holes) :
• Les épaulements d'extrémité des références sélectionnées doivent présenter des surfaces planes. Si les épaulements d'extrémité présentent des surfaces courbées, comme illustré ci-après, le boulon ne peut pas être créé.
• Les épaulements d'extrémité des références sélectionnées doivent avoir des arêtes circulaires. Les arêtes droites, comme celles illustrées ci-après, ne sont pas autorisées et le boulon ne sera pas créé.
• Les références sélectionnées pour la définition du boulon doivent être des cylindres complets. Dans l'exemple suivant, les trous de boulon sont des cylindres partiels : le boulon ne peut donc pas être créé.
S'il existe une géométrie intermédiaire entre les épaulements supérieur et inférieur, le boulon est créé. Toutefois, un avertissement s'affiche et vous devrez tenir compte de ce point lors de l'interprétation des résultats de l'étude.
Boulons avec des cotes variables
Lorsque vous créez un boulon traversant plusieurs références avec des cotes différentes, la création du boulon peut échouer pour les raisons suivantes :
• Le diamètre de la queue du boulon est supérieur au diamètre du trou du boulon : le boulon ne peut pas être inséré dans le trou.
• Le diamètre de la tête du boulon est inférieur au diamètre du boulon : la tête du boulon tombe dans le trou, et le boulon ne peut pas être fixé.
• Le diamètre de la tête du boulon est inférieur au diamètre du trou du boulon : la tête du boulon ne fixe pas correctement le boulon.
• Aucun épaulement relié n'a été trouvé pour la référence sélectionnée : pour être défini correctement, le boulon doit avoir au moins deux épaulements en contact.
• Aucun trou coaxial séparé n'a été trouvé pour les références sélectionnées : si vous avez coché la case Créer un boulon à travers les trous coaxiaux séparés (Create fastener through the separated coaxial holes)., mais que les trous de boulon sélectionnés ne sont pas coaxiaux, le boulon ne peut pas être créé.
• L'axe des références n'est pas perpendiculaire aux épaulements.
• Aucun épaulement d'extrémité présentant des surfaces planes n'a été trouvé pour les références sélectionnées.
• Aucun épaulement d'extrémité présentant des arêtes circulaires n'a été trouvé pour les références sélectionnées.
