Affichage du graphe des résultats pour la chaîne sélectionnée
Le graphe des résultats dépend de la qualité visée définie pour la chaîne sélectionnée.
Le titre du graphe reprend l'intitulé du type de chaîne auquel est ajouté le nom de la chaîne. La zone du graphe qui se trouve dans les limites des spécifications est affichée en vert, tandis que la zone située en dehors des limites est affichée en rouge.

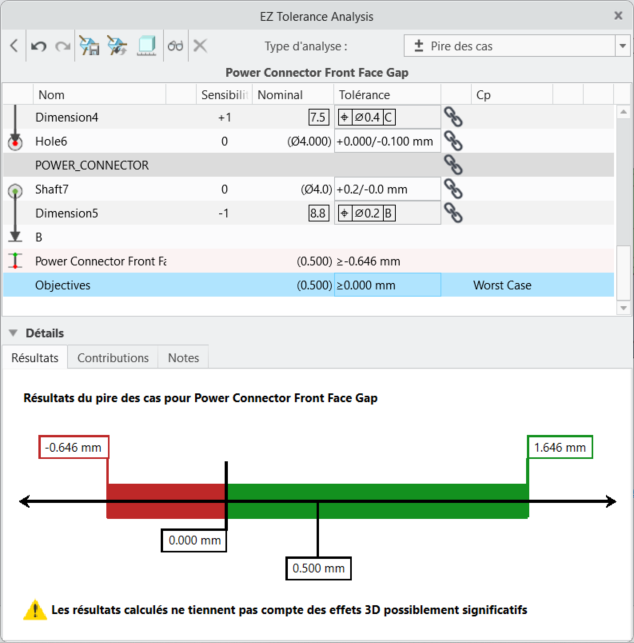

Graphe des résultats Pire des cas
La valeur nominale de la chaîne et ses limites de spécification supérieure et inférieure, telles que définies dans l'objectif, sont indiquées sous le graphe des résultats. Pour les spécifications unilatérales (comme illustré dans la capture d'écran), dans lesquelles les résultats doivent être supérieurs à 0.010 mm, une seule limite de spécification est affichée.
Les valeurs affichées au-dessus du graphe indiquent les limites supérieure et inférieure de la chaîne pour la qualité visée Pire des cas. Ces limites s'affichent sous la forme de barres verticales vertes ou rouges.

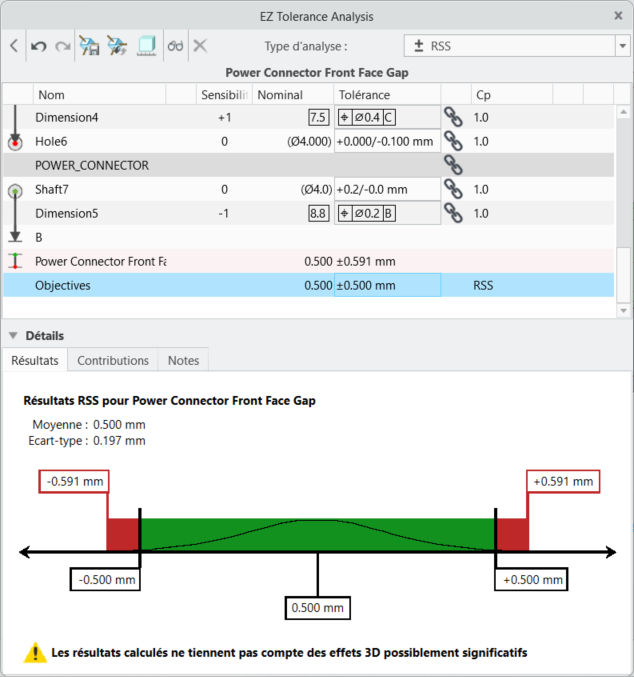

Graphe des résultats RSS
Le graphe des résultats RSS est semblable au graphe des résultats Pire des cas, avec les exceptions suivantes :
• La courbe normale dans la section rectangulaire du graphe indique la nature statistique de l'analyse.
• La moyenne calculée et les paramètres d'écart-type pour le composant RSS des résultats sont affichés au-dessus du graphe.
La valeur nominale de la chaîne et ses limites de spécification supérieure et inférieure, telles que définies dans l'objectif, sont indiquées sous le graphe des résultats.
Les valeurs affichées au-dessus du graphe indiquent les limites supérieure et inférieure de la chaîne pour la qualité visée RSS. Ces limites s'affichent sous la forme de barres verticales vertes ou rouges.

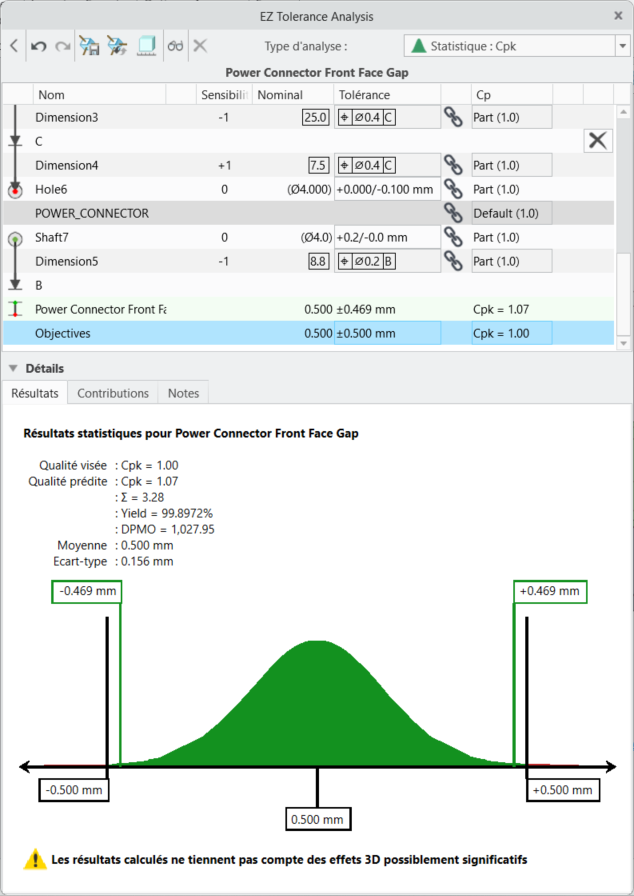

Graphe des résultats statistiques
Le graphe statistique présente la forme de la fonction de densité de probabilité, associée à la distribution gaussienne ou normale. On parle alors de courbe de Gauss.
La métrique et la valeur de qualité visée souhaitées apparaissent au-dessus du graphe. Le niveau de qualité prédit, basé sur le pourcentage de la courbe qui se trouve en dehors des limites de spécification supérieure et inférieure, est également indiqué pour la métrique de qualité choisie ainsi que pour les trois autres métriques de qualité. En outre, vous pouvez voir les paramètres de moyenne et d'écart-type calculés pour la distribution.
Les nombres situés dans la partie supérieure du graphe représentent les limites supérieure et inférieure calculées de la courbe au niveau de qualité visée spécifié, indiqué sous le graphe. Dans cet exemple, la qualité est définie sous la forme Cpk = 1.0.

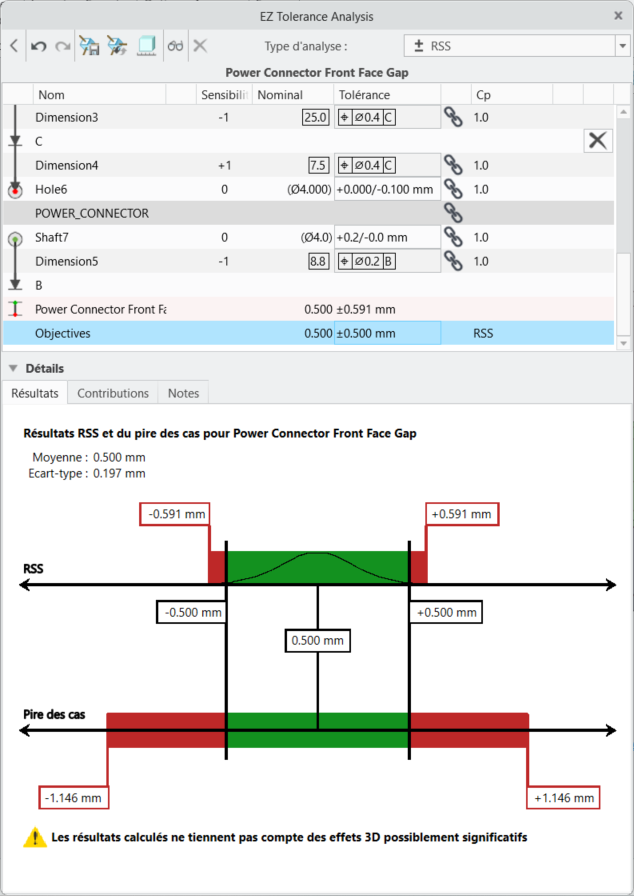

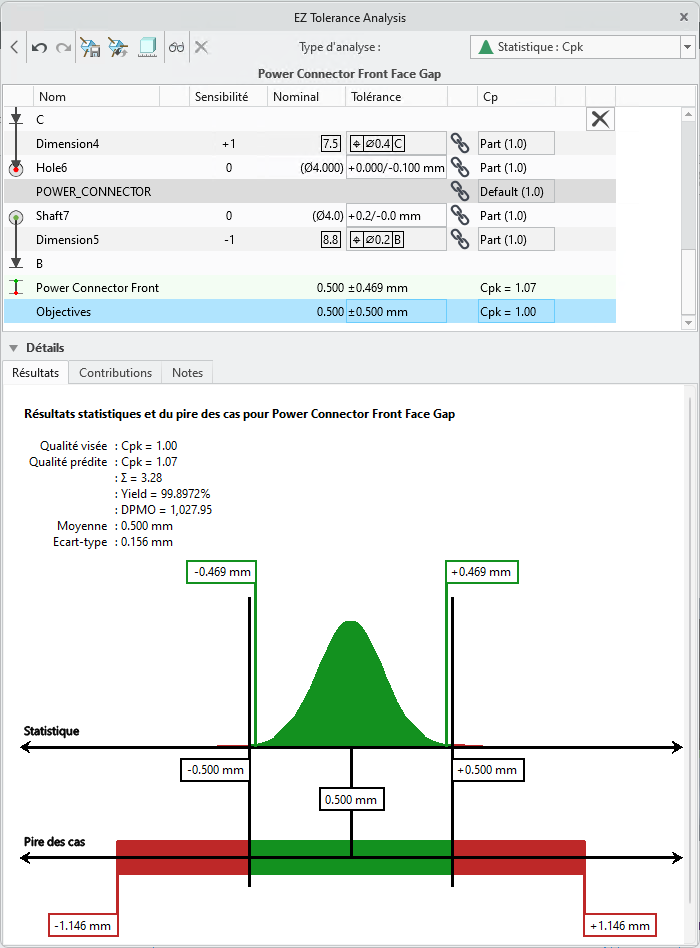

Inclusion du pire des cas avec les graphes de résultats RSS et statistiques
Si vous définissez la qualité visée de chaîne sur RSS (RSS) ou Statistique (Statistical), vous pouvez également afficher les résultats du pire des cas dans le graphe. Pour inclure les résultats du pire des cas, sélectionnez Afficher le graphe du pire des cas (Show Worst Case graph) dans la liste des types d'analyse située dans la partie supérieure droite de la fenêtre de la table des chaînes.
Le graphe des résultats affiche désormais les résultats du pire des cas en même temps que les résultats RSS ou statistiques, ce qui vous permet de voir les deux jeux de résultats simultanément.
Vous pouvez définir la valeur par défaut des nouvelles chaînes dans la boîte de dialogue Options (Options) en sélectionnant Inclure le pire des cas avec RSS et statistiques (Include Worst Case with RSS and Statistical).
 | Le statut Réussi (Pass) ou Echoué (Fail) de la chaîne repose toujours sur la qualité visée sélectionnée, à savoir RSS (RSS) ou Statistique (Statistical). Par conséquent, si la chaîne atteint sa qualité RSS visée, mais que les limites du pire des cas ne sont pas dans l'objectif, la chaîne affichera toujours le statut Réussi (Pass). |
