Exemple : création d'un contact avec une zone d'interaction
Dans l'exemple suivant, vous créez un contact entre le lit et la poupée mobile d'un tour.
Processus :
1. Définissez un contact.
2. Spécifiez une zone d'interaction.
Définir un contact

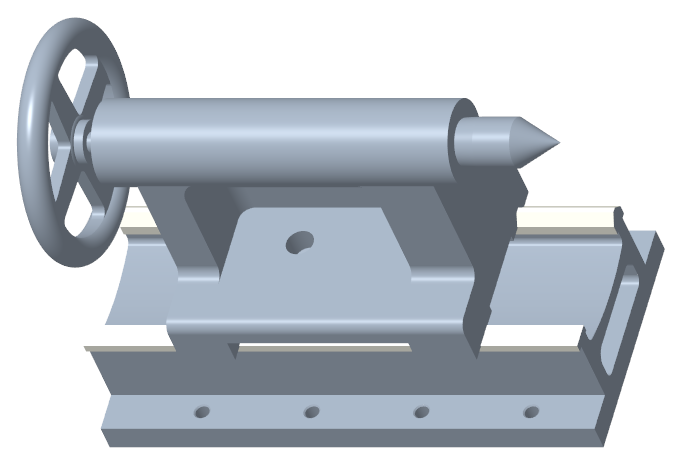

1. Ouvrez la pièce.
2. Cliquez sur > . L'application Conception générative s'ouvre.

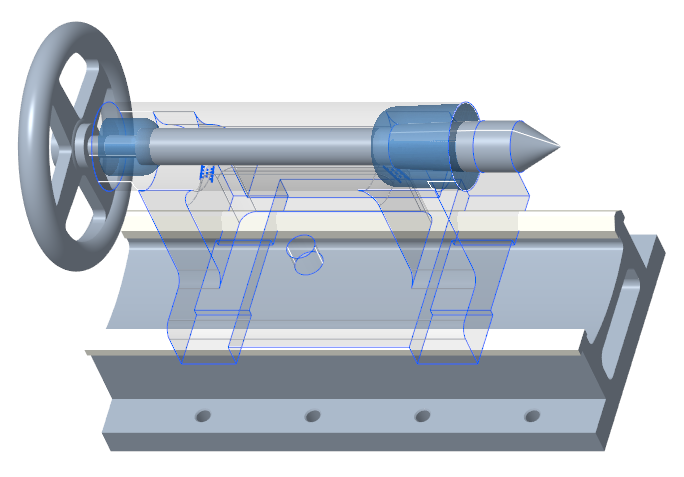

3. Cliquez sur Géométrie de départ (Starting Geometry) et sélectionnez la poupée mobile du tour dans la fenêtre graphique.

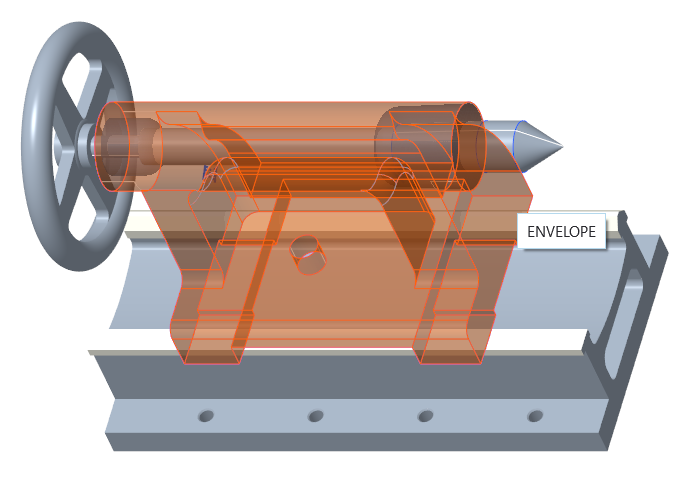

La géométrie de départ s'affiche en bleu semi-transparent.
4. Cliquez sur Contact (Contact). La boîte de dialogue Définition de contact (Contact Definition) s'affiche.
5. Sélectionnez la géométrie de départ comme première référence.
6. Spécifiez 10 mm comme valeur de décalage.

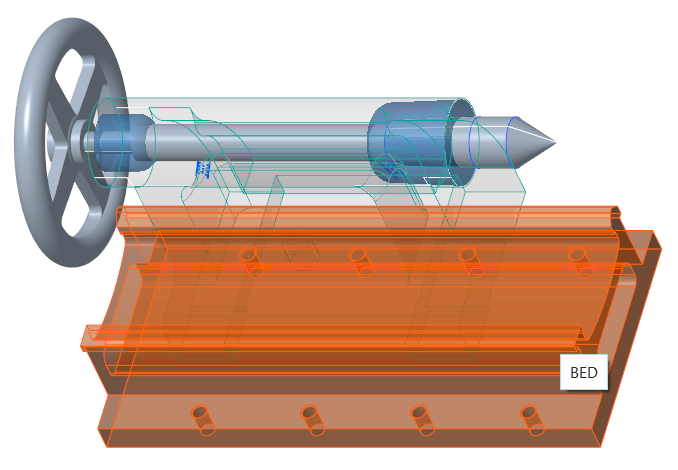

7. Sélectionnez le lit du tour dans la fenêtre graphique comme deuxième référence.

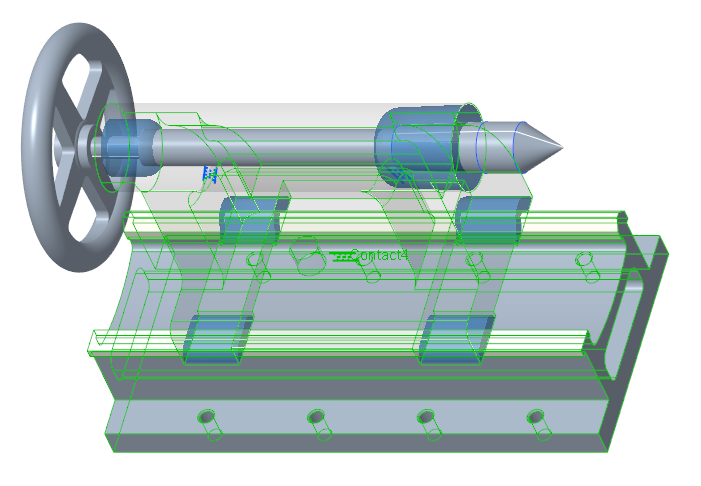

Un décalage de sphère bitangente est créé à quatre endroits, autour des glissières du tour.

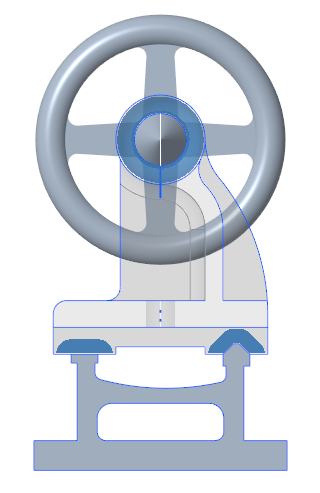

8. Cliquez sur > . Le contact s'affiche autour de la surface plane et de la surface en forme de V des glissières du tour.
9. Cliquez sur > .
Spécifier une zone d'interaction
1. Cliquez à l'intérieur de la boîte Région d'interaction (Interaction region).

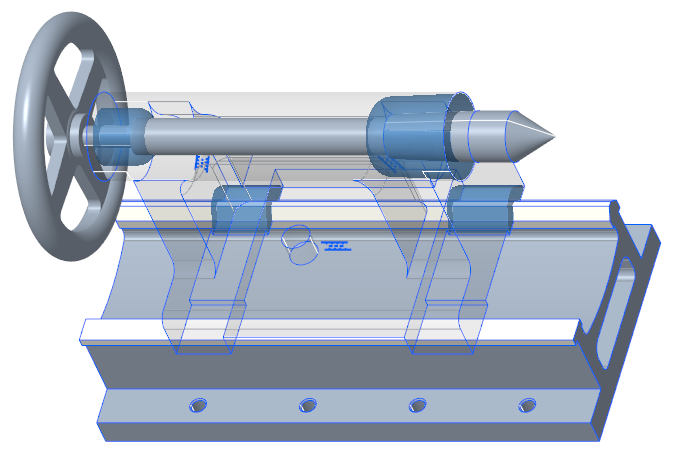

2. Sélectionnez les surfaces en forme de V de la glissière du tour dans la fenêtre graphique.
3. Cliquez sur OK (OK). Le contact n'est créé qu'autour de la région d'interaction.

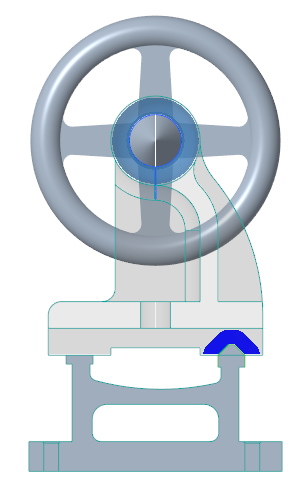

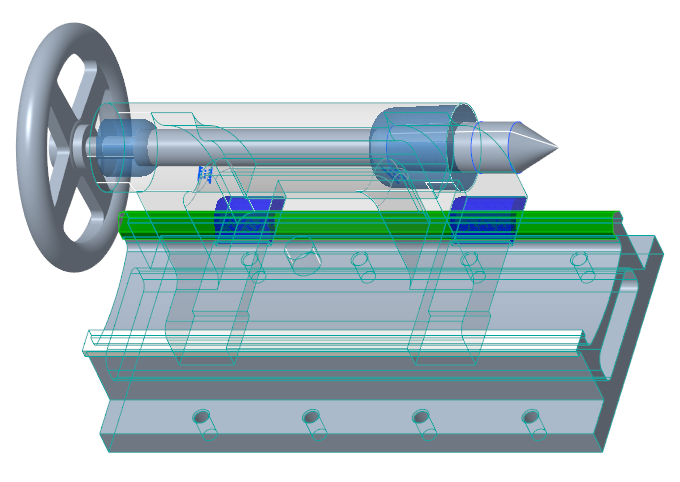

4. Cliquez sur > . Le contact s'affiche autour de la surface en forme de V de la glissière du tour.
