Processus de désignation des composants et de routage des câbles à l'aide d'informations logiques
Le processus de désignation des composants et de routage des câbles à l'aide d'informations logiques est le suivant :
1. Importez les données logiques. Pour plus d'informations, consultez la rubrique Importation de données logiques.
2. Désignez automatiquement les connecteurs à l'aide des données logiques. Cliquez sur
Données de câblage (Cabling Data)
.
Données de câblage (Cabling Data).3. Routez les fils et les câbles à l'aide des données logiques. Utilisez la boîte de dialogue Router les câbles (Route cables) pour router les fils ou les câbles sélectionnés entre leurs connecteurs De (From) et A (To). Les fils suivent automatiquement le chemin le plus court via le réseau.
Exemple
Pour découvrir comment désigner des composants et router automatiquement des câbles de manière logique par ces composants, reportez-vous à l'exemple d'assemblage cabling_assembly.asm. Des exemples de modèles sont disponibles ici. Ouvrez cabling_assembly.asm Sélectionnez LOGICAL_ROUTE dans la liste
Orientations enregistrées (Saved Orientations). Définissez LOGICAL_ROUTING en tant que faisceau de travail.
Orientations enregistrées (Saved Orientations). Définissez LOGICAL_ROUTING en tant que faisceau de travail.1. Cliquez sur Données de câblage (Cabling Data) > . La boîte de dialogue Ouvrir (File Open) s'affiche.
Données de câblage (Cabling Data) > . La boîte de dialogue Ouvrir (File Open) s'affiche.2. Définissez Type (Type) sur Liste de fils XML (XML Wire List), puis sélectionnez shield.xml pour importer les données logiques. Dans la boîte de dialogue Importation des couches (Layers Import), sélectionnez toutes les couches, puis cliquez sur OK (OK).
3. Définissez le Contexte de faisceau (Harness Context) sur CABLING_ASSEMBLY.ASM.
4. Cliquez sur .

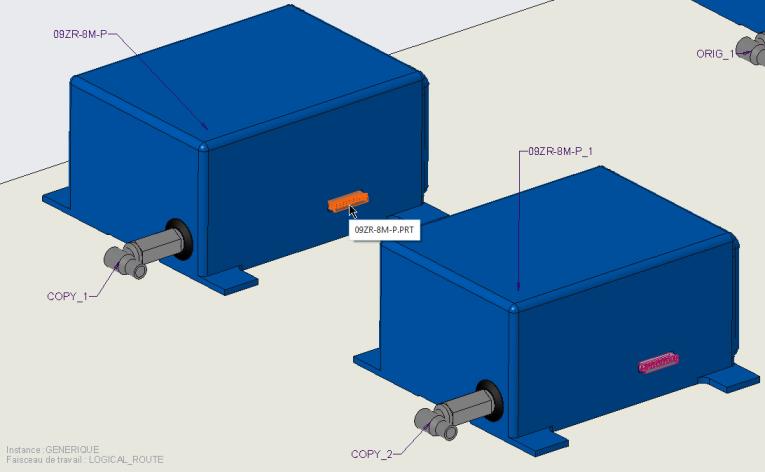

.5. Cliquez sur LOGICAL-1, puis cliquez sur le composant comme illustré dans la figure.
6. Dans la table Ports d'entrée (Entry Ports) pour LOGICAL-1, définissez 09ZR-8M-P sur VRAI (TRUE) dans la colonne Port d'entrée désigné (Designated Entry Port).

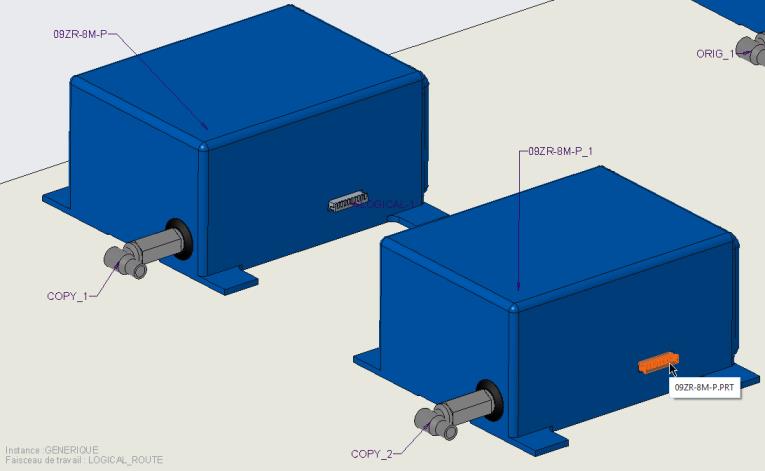

7. Cliquez sur LOGICAL-2, puis cliquez sur le composant illustré dans la figure.

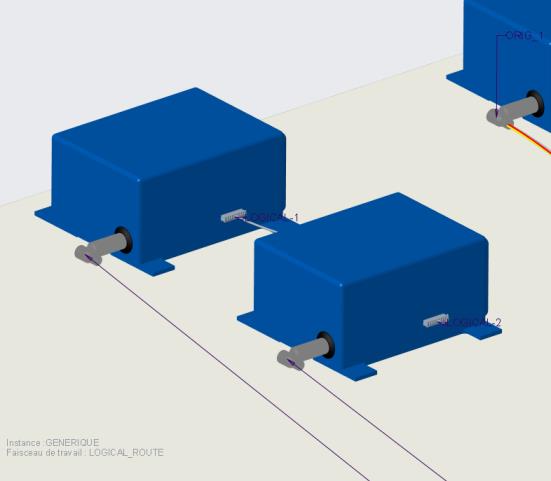

8. Définissez 09ZR-8M-P sur VRAI (TRUE), puis cliquez sur OK (OK).
9. Cliquez sur
Router les câbles (Route Cables) pour ouvrir la boîte de dialogue Router les câbles (Route Cables).
Router les câbles (Route Cables) pour ouvrir la boîte de dialogue Router les câbles (Route Cables).10. Cliquez sur
. La boîte de dialogue Rechercher des câbles (Find Cables) s'affiche.
. La boîte de dialogue Rechercher des câbles (Find Cables) s'affiche.11. Cliquez sur l'élément W-999, cliquez sur
pour le déplacer vers la liste des éléments sélectionnés, puis cliquez sur OK (OK).
pour le déplacer vers la liste des éléments sélectionnés, puis cliquez sur OK (OK).

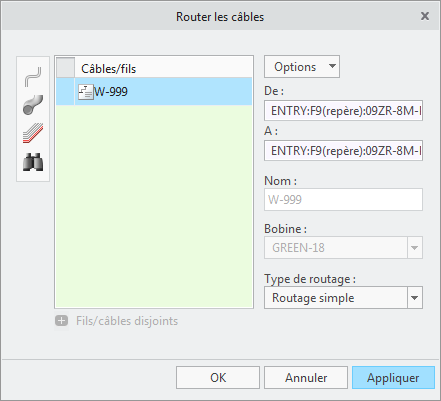

Notez que les informations de provenance, de destination, de bobine et de type de routage sont renseignées à partir des données logiques.

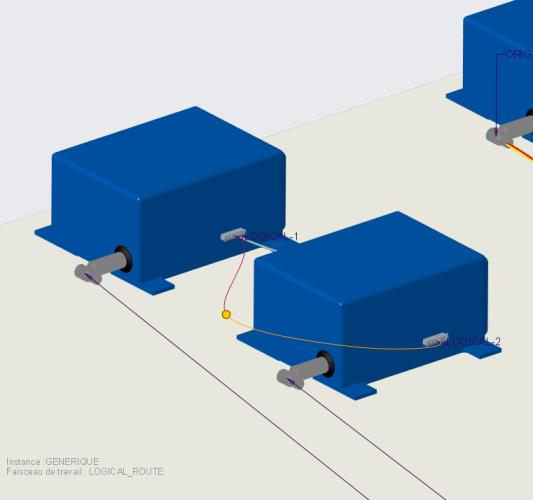

12. Cliquez sur Appliquer (Apply). Le fil est routé entre les connecteurs sélectionnés.
13. Cliquez sur Annuler (Cancel) pour fermer la boîte de dialogue Router les câbles (Route Cables).
14. Cliquez sur Position (Location). L'onglet Position (Location) s'affiche.

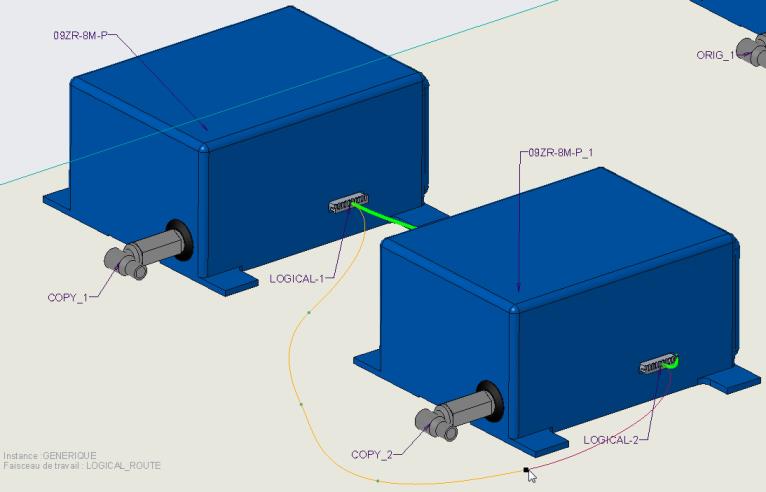

15. Ajoutez les positions comme illustré dans la figure.
 | Cliquez sur  pour inverser la direction de la progression le long du segment sélectionné. |
Pour désélectionner un connecteur
1. Cliquez avec le bouton droit sur le connecteur, puis sélectionnez
Désélectionner (Undesignate).
Désélectionner (Undesignate).2. Le composant n'est plus désigné en tant que connecteur.
