點焊的堆疊資訊

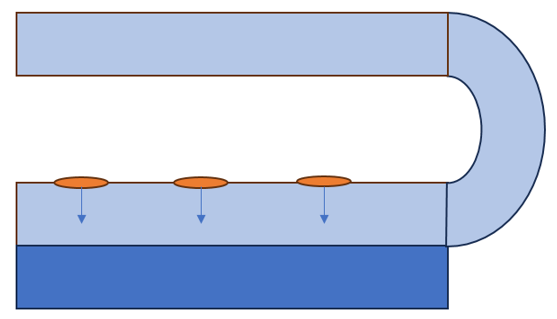

每個點焊例證的堆疊是從點焊、沿著垂直於點焊所在曲面的向量，以及穿過點焊例證連接的頁面來計算的。
例如，「接合構件」特徵包含兩個元件。三個點焊例證連接兩個元件：
•
- 元件 1
- 元件 1•
- 元件 2
- 元件 2•
- 接合構件特徵 = 元件 1 + 元件 2
- 接合構件特徵 = 元件 1 + 元件 2•
- 點焊例證
- 點焊例證•
- 點焊例證向量
- 點焊例證向量只會針對箭頭方向的頁面計算每個點焊例證的堆疊。
在 Creo 中，您可以在圖形視窗中檢視每個點焊例證下的堆疊相關資訊。此資訊也包括在可匯出的 xMCF 檔案中，且可將其匯入以建立接頭與緊固資料。它可用來核對堆疊是否依照製造功能而定。
圖形視窗中的堆疊資訊
當您將指標置於點焊例證上時，工具提示會出現，顯示下列資訊：
• 點焊例證標籤
• 父點焊特徵標籤
• 直徑
• JM 堆疊，接合構件特徵中包含的元件數
• 實際堆疊，點焊例證所連接的頁面數
• 連線 ID、焊接序列 ID、焊接製造順序
• 材料
範例：
接合構件特徵包含三個元件。對於全部三個點焊例證，JM 堆疊的值均為 3。
 |  • 實際堆疊：3 點焊例證從頂部頁面開始，連接三個頁面 • 連接對 ID：1 此焊接例證將進行第一次製造 |
 |  • 實際堆疊：2 點焊例證從中間頁面開始，連接兩個頁面 • 連接對 ID：2 此焊接例證將進行第二次製造 |
 |  • 實際堆疊：1 點焊例證從底部頁面開始，連接一個頁面 • 連接對 ID：3 此焊接例證將進行第三次製造 |
xMCF 檔案中的堆疊資訊

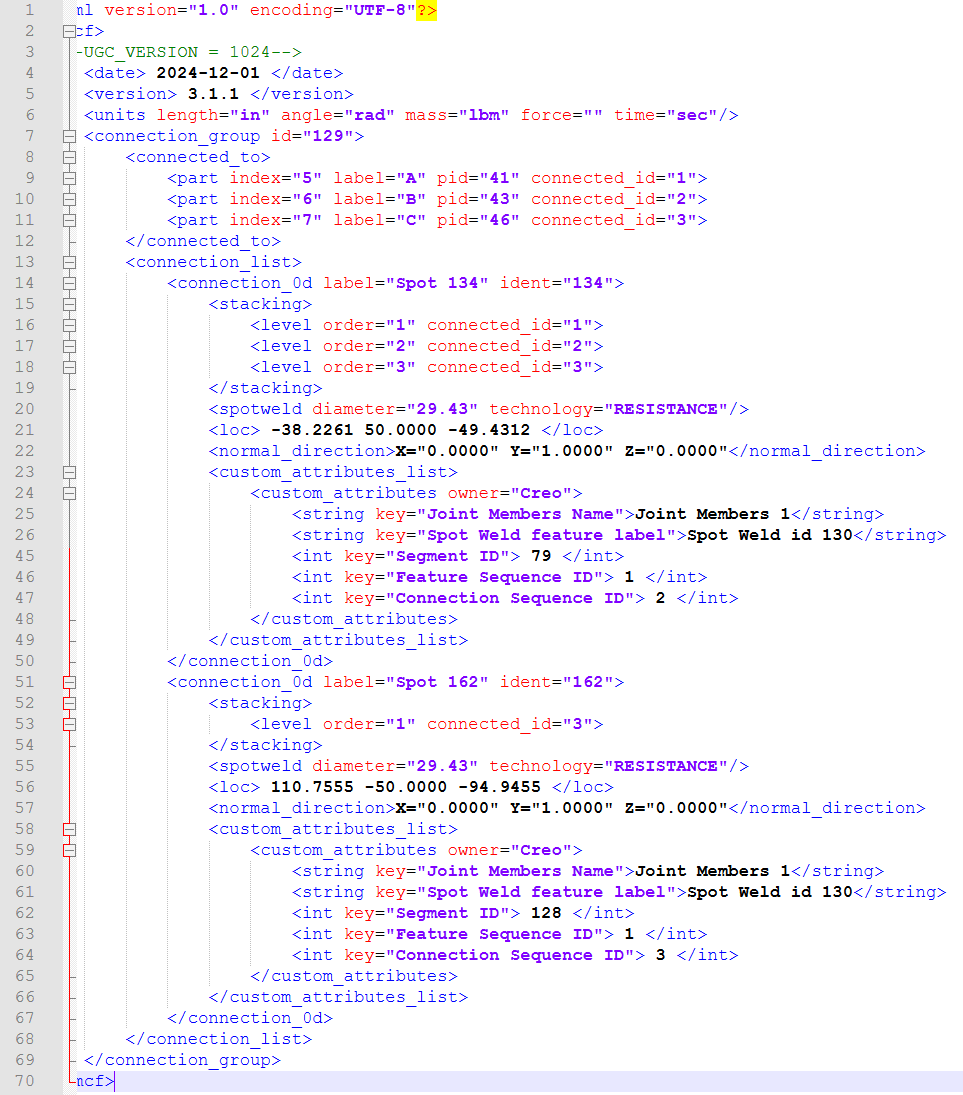

匯出點焊資訊時，每個焊接例證的堆疊資訊都包括在 xMCF 檔案中。
堆疊計算
堆疊根據以下規則計算：
• 堆疊僅針對所參照「接合構件」特徵內的元件計算。
• 如果沒有參照點焊的「接合構件」特徵，則堆疊計算將只包括與點焊特徵位於相同組件層級的元件。
• 堆疊只會針對所選點焊特徵計算。
• 只會對位於點焊向量方向的頁面進行堆疊計算。
