使用 PTC Mathcad 方程式編輯器設定活塞頭的體積方程式
您可以在方程式編輯器中使用下列鍵盤快速鍵：
|
運算子/常數
|
描述
|
鍵盤快速鍵
|
|---|---|---|
|
xy
|
下標
|
按下 CTRL + 減號
|
|
xy
|
上標 (指數)
|
按下 SHIFT + ^
|
|
x:=y
|
定義
|
按下 SHIFT + :
|
|
x*y
|
乘
|
按下 SHIFT +*，插入乘法運算子
|
|
π
|
常數 (π)
|
按下 p + CTRL+ g ，插入希臘字母字母 Pi (π)
|

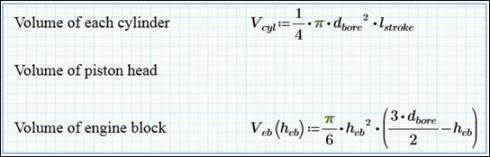

在工作表的第 3 頁上，Volume of each cylinder (Vcyl) 函數不會考慮活塞頭或汽缸體球冠輪廓建立的其他體積。
已經定義了 Volume of engine block (Veb(heb)) 函數。任務是要在提供的空間中定義 Volume of piston head (Vph(hph)) 函數。
1. 按一下 Volume of piston head 旁邊的區域。
2. 鍵入 V。
3. 在「數學」(Math) 標籤的「樣式」(Style) 群組中，按一下
「下標」(Subscript)。鍵入 ph。
「下標」(Subscript)。鍵入 ph。4. 鍵入 (h。
5. 在「數學」(Math) 標籤的「樣式」(Style) 群組中，按一下
「下標」(Subscript)。鍵入 ph。
「下標」(Subscript)。鍵入 ph。6. 從「運算子和符號」(Operators and Symbols) 群組中，按一下
「運算子」(Operators) 旁邊的箭頭，然後從「定義與計算」(Definition and Evaluation) 區域中選取
「定義」(Definition)。
「運算子」(Operators) 旁邊的箭頭，然後從「定義與計算」(Definition and Evaluation) 區域中選取 「定義」(Definition)。7. 從「運算子和符號」(Operators and Symbols) 群組中，按一下
「常數」(Constants) 旁邊的箭頭，然後從「數學」(Math) 區域中選取
Pi。
「常數」(Constants) 旁邊的箭頭，然後從「數學」(Math) 區域中選取 Pi。8. 鍵入 / 6 並按下鍵盤上的向右箭頭一次，以取得所示方位中的藍色指標。
9. 從「運算子和符號」(Operators and Symbols) 群組中選取
「運算子」(Operators)，並從「代數」(Algebra) 區域中選取
「乘法」(Multiplication)。
「運算子」(Operators)，並從「代數」(Algebra) 區域中選取 「乘法」(Multiplication)。10. 鍵入 h，按一下「樣式」(Style) 群組中的
「下標」(Subscript)，然後鍵入 ph。
「下標」(Subscript)，然後鍵入 ph。11. 從「運算子和符號」(Operators and Symbols) 群組中選取
「運算子」(Operators)，然後從「代數」(Algebra) 區域中選取
「指數」(Exponentiation) 並鍵入 2。按下鍵盤上的向右箭頭一次，將藍色指標移動到指數的外面。
「運算子」(Operators)，然後從「代數」(Algebra) 區域中選取 「指數」(Exponentiation) 並鍵入 2。按下鍵盤上的向右箭頭一次，將藍色指標移動到指數的外面。12. 從「運算子和符號」(Operators and Symbols) 群組中按一下
「運算子」(Operators) 旁邊的箭頭，並在「代數」(Algebra) 區域中選取
「乘法」(multiplication)。
「運算子」(Operators) 旁邊的箭頭，並在「代數」(Algebra) 區域中選取 「乘法」(multiplication)。13. 鍵入 (3。
14. 從「運算子和符號」(Operators and Symbols) 群組中按一下
「運算子」(Operators) 旁邊的箭頭，並在「代數」(Algebra) 區域中選取
「乘法」(multiplication)。
「運算子」(Operators) 旁邊的箭頭，並在「代數」(Algebra) 區域中選取 「乘法」(multiplication)。15. 鍵入 d，按一下「樣式」(Style) 群組中的
「下標」(Subscript)，然後鍵入 phcap。
「下標」(Subscript)，然後鍵入 phcap。16. 按下空白鍵一次選取 dphcap，然後再次按空白鍵選取 3 與 dphcap。鍵入 / 2。
17. 按下向右箭頭一次，將藍色指標從分母中移出，然後鍵入 –h。按一下「樣式」(Style) 群組中的
「下標」(Subscript)，然後鍵入 ph。
.volume of piston head 方程式看起來應如下所示：
「下標」(Subscript)，然後鍵入 ph。.volume of piston head 方程式看起來應如下所示：
