寬頻帶聲源模型模擬練習 7 - 分析結果
本練習說明如何在模擬期間和之後分析結果。欲隱藏 CAD 曲面 (而非流體域)，請在「顯示」(Show) 群組中的
「CAD 主體」(CAD Bodies) 與
「Flow Analysis 主體」(Flow Analysis Bodies) 之間切換。透過在「圖例」(Legend) 下拉選單中選取「未選取」(No Selection)，可清除任何變數顯示。按一下
「XY 繪圖面板」(XYPlot Panel) 可檢視 XY 繪圖。
「CAD 主體」(CAD Bodies) 與 「Flow Analysis 主體」(Flow Analysis Bodies) 之間切換。透過在「圖例」(Legend) 下拉選單中選取「未選取」(No Selection)，可清除任何變數顯示。按一下 「XY 繪圖面板」(XYPlot Panel) 可檢視 XY 繪圖。 | 1. 欲顯示/隱藏所選幾何圖元，請按一下「視圖」(View) 面板中的  「顯示」(Show)。2. 欲變更顏色配置，請在「圖例」(Legend) 中按一下  「更多」(More)，然後選取「藍紅」(Blue Red) 或「藍紫」(Blue Purple)。 |
檢視橫截面上的壓力等值線圖
壓力等值線圖 - 截面視圖  | 壓力等值線圖 - 縮放視圖  |
1. 在「Flow Analysis 樹」中的「結果」(Results) 下，按一下「衍生的曲面」(Derived Surfaces)。
2. 選取 Section 01。
3. 在「內容」(Properties) 面板的「視圖」(View) 標籤中，針對「曲面」(Surface) 將選項設定為如下所列的值：
◦ 「格點」(Grid) -「否」(No)
◦ 「輪廓」(Outline) -「否」(No)
◦ 「變數」(Variable) -「壓力:[流動]」(Pressure:[Flow])
◦ 「最小」(Min) - 0 Pa
◦ 「最大」(Max) - 500 Pa
檢視橫截面上的聲功率等值線圖
聲功率等值線圖 - 截面視圖  | 聲功率等值線圖 - 縮放視圖  |
1. 在「後處理」(Post-processing) 群組中，按一下
「截面視圖」(Section View)。系統會在 Flow Analysis 樹中的「衍生的曲面」(Derived Surfaces) 底下顯示一個新圖元 Section 02。
「截面視圖」(Section View)。系統會在 Flow Analysis 樹中的「衍生的曲面」(Derived Surfaces) 底下顯示一個新圖元 Section 02。2. 選取 Section 02。
3. 在「內容」(Properties) 面板的「模型」(Model) 標籤中，將選項設定為如下所列的值：
◦ 「類型」(Type) -「平面 X」(Plane X)
◦ 「任意平面」(Arbitrary Plane) - 0
4. 按一下「確定」(OK) 關閉對話方塊。
5. 會在「Flow Analysis 樹」之「結果」(Results) 中的「衍生的曲面」(Derived Surfaces) 下建立「截面 02」(Section 02)。
6. 在「內容」(Properties) 面板的「檢視」(View) 標籤中，針對「曲面」(Surface)，設定如下所列的選項值：
◦ 「格點」(Grid) -「否」(No)
◦ 「輪廓」(Outline) -「否」(No)
◦ 「變數」(Variable) -「聲功率:[聲]」(Acoustic Power:[Acoustic])
◦ 「最小」(Min) - 0 W/m3
◦ 「最大」(Max) - 1e-07 W/m3
在領域中檢視簡化
流線用於追蹤流動路徑。
1. 欲建立流線，請從 Flow Analysis 功能區的「後處理」(Post-processing) 群組中選取「流線」(Stream Lines)。
2. 欲從入口邊界釋放流線，請在 outside_dir3_min 的「值」(Value) 下選取「是」(Yes) 。
3. 在「Flow Analysis 樹」中的 > > > 下選取「幾何」(Geometry)。
4. 在「內容」(Properties) 面板的「模型」(Model) 標籤中，將選項設定為如下所列的值：
◦ 「線條粗細」(Line Thickness) - 0.0004 m
◦ 「動畫時間大小」(Animation Time Size) - 0.05
5. 在「內容」(Properties) 面板的「視圖」(View) 標籤中，針對「曲面」(Surface)，為所列選項選取以下值：
◦ 「變數」(Variable) -「速度量值: [流動]」(Velocity Magnitude: [Flow])
◦ 「最小」(Min) - 0 m/s
◦ 「最大」(Max) - 10 m/s
6. 在「內容」(Properties) 面板的「模型」(Model) 標籤中，針對「流線」(Streamline)，設定下列項目：
◦ 「釋放粒子」(Release Particle) - Yes
◦ 「方向」(Direction) - Forward
◦ 「粒子數」(Number of Particles) - 100

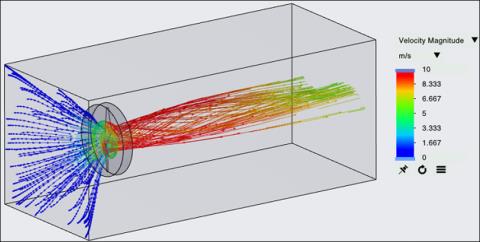

「流線」(Streamline) - 「速度量值」(Velocity Magnitude)
