電場練習 3 - 準備網格
1. 在 Flow Analysis 樹中選取「域」(Domains)。
2. 在「內容」(Properties) 面板的「網格」(Mesh) 標籤中，針對「網格產生」(Mesh Generation)，鍵入下列值：
◦ 「網格位置」(Mesh Location) - All Volumes
◦ 「邊界外框邊距」(Bounding Box Margins) - Uniform
「大小」(Size) - 1
◦ 「格子大小最大值」(Maximum Cell Size) - 0.05
◦ 「格子大小最小值」(Minimum Cell Size) - 0.0004
◦ 「曲面上的格子大小」(Cell Size on Surfaces) - 0.005
值會保留為預設設定。您可以視需要變更這些值。
3. 按一下
「產生網格」(Generate Mesh) 來為流體域建立網格。
「產生網格」(Generate Mesh) 來為流體域建立網格。4. 在「域」(Domains) 下，選取所有圖元。在「視圖」(View) 面板中，按一下
「顯示」(Show) 以顯示所選域。
「顯示」(Show) 以顯示所選域。5. 在「內容」(Properties) 面板的「視圖」(View) 標籤中，將「格點」(Grid) 和「輪廓」(Outline) 設定為「是」(Yes)。會顯示如下圖所示的網格。

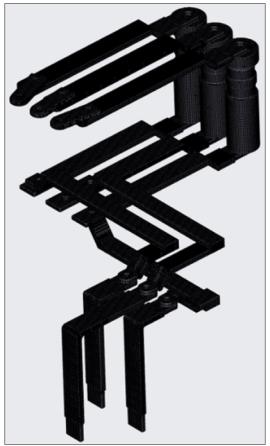

實體域的網格
分離介面
欲套用「電場」(Electrical Field) 與「熱」(Heat) 邊界條件，
1. 在「Flow Analysis 樹」中的「邊界條件」(Boundary Conditions) 下，按一下「介面」(Interfaces)。
2. 按一下滑鼠右鍵，然後為 CURRENT_INLET_1、CURRENT_INLET_2、CURRENT_INLET_3、CURRENT_OUTLET_1、CURRENT_OUTLET_2 與 CURRENT_OUTLET_3 選取「分離介面」(Separating Interface)。
3. 介面會從邊界分離。
 | 介面會分離，以便能夠將溫度邊界條件指派給實體邊界。 |
