下列範例示範流體與實體對排氣歧管中熱轉移的影響。
建立一個如下圖所示的內部流體域。將「空氣」指派為流體材料。
1. 流體域 - 空氣
2. 實體域 - 鋼
3. 入口質量流量 - 50g/sec
入口溫度為 600 C
4. 出口壓力 - 0 N/m2
從「模型樹」中，以滑鼠右鍵按一下流體域，然後選取「空氣」作為流體材料。歧管材料為「鋼」。如此一來，即存在流體域與實體域。
將質量流量邊界條件 50 g/sec 指派給每個歧管入口。為每個入口指派 600 C 的入口溫度。
將出口壓力 0 N/m2 指派給出口。按一下

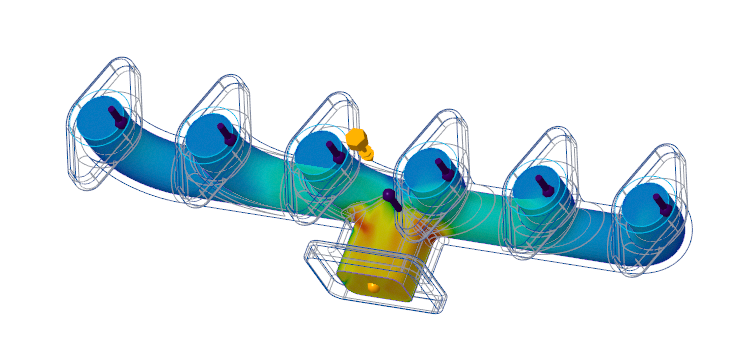

「模擬」(Simulate) 以開始模擬研究。在「圖形視窗」中，您可以看到速度結果。出口處的速度比入口處的速度高。
「模擬」(Simulate) 以開始模擬研究。在「圖形視窗」中，您可以看到速度結果。出口處的速度比入口處的速度高。
同樣地，將結果數量變更為「溫度」，您會看到下列出口處溫度較低的結果。
在這兩種情況下，實體域都不參與模擬研究。
若要研究實體域與流體域之間的熱轉移，您可以執行共軛熱轉移研究。針對相同模型，按一下 > 並選取「共軛熱轉移」(Conjugate Heat Transfer) 核取方塊。即會建立流體-實體介面。在「模型樹」中，它會以
圖示顯示。系統會在每個實體-流體介面上自動建立已連接接觸面。
圖示顯示。系統會在每個實體-流體介面上自動建立已連接接觸面。在此情況下，可以看到實體與流體域的研究結果。您可以為流體與實體域建立模擬結果查詢或結果探針。

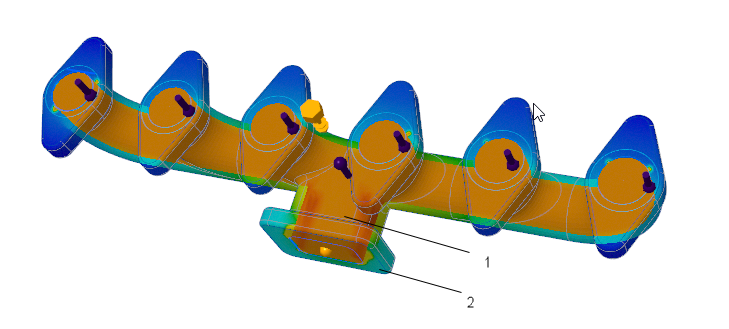

1. 流體域的溫度結果
2. 實體域的溫度結果
