欲連接晶格

零件建模 > 工程特徵 > 晶格連接 > 欲連接晶格

欲連接晶格

晶格必須彼此接觸才能相互連接。您可以連接彼此接觸或重疊的兩個或多個晶格。您可以連接彼此之間有間隙的晶格，但必須先在它們之間新增封閉面組。

1. 如果晶格之間有間隙，請在您將連接的晶格之間新增封閉面組。

封閉晶格體積塊之間的間隙，使其形成連續的封閉體積塊。此面組代表「晶格連接」特徵的邊界。

建議晶格之間的間隙不要大於三個晶格格子的大小。

2. 欲開啟「晶格連接」(Lattice Connect) 標籤，請執行下列其中一項操作：

◦ 一兩下「模型」(Model) > 「工程」(Engineering) >

「晶格連接」(Lattice Connect)。

◦ 在「模型樹」中選取「晶格」特徵，然後按一下滑鼠右鍵並從迷你工具列中選取

「晶格連接」(Lattice Connect)。

3. 欲選取要連接的晶格，請確保「要連接的晶格」(Lattices to connect) 收集器處於使用中狀態，選取第一個晶格，然後按住 CTRL 鍵，同時選取更多晶格。或者，使用方塊選取來同時選取多個晶格與封閉面組。

您只能連接晶格一次。無法再次連接作為「晶格連接」特徵參照的晶格。

您可以選取樑晶格與隨機晶格。無法選取以下類型：

◦ 具有下列設定的隨機晶格：

▪ 在邊界曲面上的樑

▪ 任何密度變體

◦ 增大晶格

◦ 具有完整幾何表示的晶格

◦ 具有準徑向或人字形格子傳播類型的晶格

4. 欲定義連接的晶格表示，請在「表示」(Representation) 旁邊選取選項：

◦ 「完整幾何」(Full geometry) - 外觀精確且包括所有內容。需要更多的資源，並且可能導致系統速度變慢，特別是當晶格包含大量晶格格子時。

◦ 「簡化」(Simplified) - 晶格的輕量逼近。

請參閱關於晶格表示。

5. 欲按照優先順序向上或向下移動晶格，請按一下「參照」(References) 標籤，在「要連接的晶格」(Lattices to connect) 收集器中選取晶格，然後使用箭頭：

◦

- 將所選晶格移到收集器頂端並設為主要晶格。

◦

- 將所選晶格在清單中上移。

◦

- 將所選晶格在清單中下移。

晶格會以其選取順序顯示在「要連接的晶格」(Lattices to Connect) 收集器中，除非您變更序列。序列可決定會為哪些晶格提供優先順序。在以下情況，第一個晶格很重要，因為它的內容會覆寫所連接晶格中的其他晶格：針對用於建構方向的 z 方向，當選取「繼承參數」(Inherit parameters) 時，針對樑橫截面類型、樑輪廓類型、拋物線半徑與輪廓係數。可以以任何順序選取面組。

6. 按一下「格子填充」(Cell Fill) 標籤，並定義連接的晶格樑。工作流程取決於連接的晶格是否會繼承原始晶格的參數：

◦ 選取「繼承參數」(Inherit parameters) 核取方塊

會將原始晶格的球大小、橫截面大小、孔隙大小與密度保留在連接的晶格中。會保留橫截面類型。

無論是否選取「繼承參數」(Inherit parameters) 核取方塊，都會保留主要晶格的建構方向。會略過所有下表皮轉接。

a. 連接的晶格格子始終是凸多面體，但視您選取的選項而定，它們可擁有不同的形狀與大小。

欲選取要新增至所連接晶格中間格子的樑，請在「格子結構」(Cell Structure) 下，選取下列任何一項：

▪ 選取「外部樑」(Outer beams)

只會建構外部樑。這些樑對應於多面體的邊。

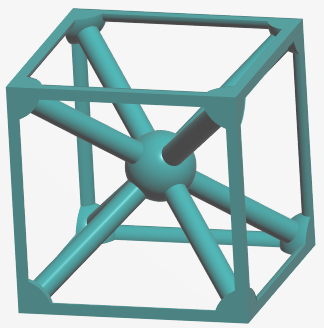

▪ 選取「偏角樑」(Angular beams)

會在所連接晶格格子的中心建構球，並建構樑以將球連接至格子 (多面體) 的所有頂點。

▪ 選取「外部桁架樑」(Outer truss beams)

會在多面體所有表面的中心建構球，並建構樑以將球連接至表面的頂點。

▪ 選取「內部桁架樑」(Inner truss beams)

如果選取「外部桁架樑」(Outer truss beams)，「內部桁架樑」(Inner truss beams) 會變為可用。

對於內部桁架樑，會在多面體所有表面的中心建構球，並建構樑以連接所連接格子所有鄰接表面的球。

內部桁架樑將會是外部桁架樑的附加物。為清楚起見，此圖顯示的是內部桁架樑，沒有外部桁架樑。

b. 欲定義如何處理未在兩端附加至晶格或實體幾何的樑，請在「搖擺樑」(Dangling beams) 旁邊選取選項：

▪ 「保持」(Keep) - 保留所有搖擺樑。

▪ 「移除」(Remove) - 移除所有搖擺樑。

▪ 「按曲面移除」(Remove by surfaces) - 移除所選曲面上的搖擺樑。

▪ 「曲面」(Surfaces) 收集器 - 收集應針對其移除樑的曲面。

▪ 「詳細資訊」(Details) - 開啟「曲面集合」(Surface Sets) 對話方塊。

◦ 未選取「繼承參數」(Inherit parameters) 核取方塊

a. 欲選取要新增至所連接晶格中間格子的樑，請在「格子結構」(Cell Structure) 下，選取下列任何一項，其描述與上一個項目符號相同：

▪ 「外部樑」(Outer beams)

▪ 「偏角樑」(Angular Beams)

▪ 「外部桁架樑」(Outer Truss Beams)

▪ 「內部桁架樑」(Inner Truss Beams)

在選取「外部桁架樑」(Outer truss beams) 時可用。

b. 欲定義如何處理未在兩端附加至晶格或實體幾何的樑，請在「搖擺樑」(Dangling beams) 旁邊選取選項：

▪ 「保持」(Keep) - 保留所有搖擺樑。

▪ 「移除」(Remove) - 移除所有搖擺樑。

▪ 「按曲面移除」(Remove by surfaces) - 移除所選曲面上的搖擺樑。

▪ 「曲面」(Surfaces) 收集器 - 收集應針對其移除樑的曲面。

▪ 「詳細資訊」(Details) - 開啟「曲面集合」(Surface Sets) 對話方塊。

c. 選取「直的」(Straight) 輪廓時，欲在樑相交處及所連接晶格中的格子中心新增球：

i. 選取「球直徑」(Ball diameter) 核取方塊。

ii. 輸入球直徑值。

d. 欲定義樑的橫截面，請在「樑橫截面」(Beam Cross Section) 下執行下列操作：

▪ 欲定義所連接晶格中樑橫截面的形狀，請在「橫截面類型」(Cross section type) 旁邊選取選項：

▪ 「圓形」(Circular)

▪ 正方形

▪ 「六邊形」(Hexagonal)

▪ 欲定義所連接晶格中樑橫截面的大小，請在「橫截面大小」(Cross section size) 旁邊輸入值。

e. 當選取「圓形」(Circular) 橫截面類型時，欲定義樑的輪廓類型，請在「輪廓類型」(Profile type) 旁邊選取選項：

▪ 「直的」(Straight)

▪ 「拋物線」(Parabolic)，然後定義下列項目：

▪ 「拋物線半徑」(Parabolic radius) - 設定拋物線半徑。

▪ 「輪廓係數」(Profile coefficient) - 設定輪廓的係數。

當連接的晶格表示為「完整幾何」(Full geometry) 時為可用。

7. 欲定義所連接晶格的密度，請按一下「密度」(Density) 標籤，然後在「變化基於」(Variability based on) 下選取下列其中一項：

◦

「統一」(Uniform) - 建立密度不會變化的已連接晶格。

◦

「參照」(References) - 建立密度隨與參照間之距離而變化的已連接晶格。

a. 欲定義未建立晶格所需的最低橫截面大小，請在「橫截面切除」(Cross section cutoff) 旁邊鍵入值。橫截面切除值必須介於樑橫截面的大小 (如「格子填充」(Cell Fill) 標籤中所定義) 與可變密度的大小 (如「密度」(Density) 標籤中所定義) 之間。

b. 欲允許樑擁有可變的橫截面大小，請選取「連續變化」(Continuous variability)。當清除此選項時，每個樑都會有它自己的直橫截面。

c. 欲建立定義體積塊區域的新集合，請在「可變樑」(Variable Beams) 下，按一下「新集合」(New set)。

d. 欲定義圍繞其建立可變密度晶格的參照，請按一下「參照」(References) 收集器並選取或定義下列任何一項︰曲面、面組、基準平面、邊、頂點、曲線、曲線端點、軸、點和座標系的組合。

e. 欲定義與建立可變密度晶格的參照的距離，請在「距離」(Distance) 旁邊鍵入一個值。距離會設定您所選參照周圍體積塊區域的大小。

會量測參照的最短距離，或如果參照是基準平面，則會量測至平面延伸的最短距離。

f. 欲在參照上定義樑的橫截面大小，請在「目標橫截面大小」(Target cross section size) 旁邊鍵入值。樑的橫截面在「密度」(Density) 標籤上的「目標橫截面大小」(Target cross section size) 值與「格子填充」(Cell Fill) 標籤上定義的「橫截面大小」(Cross section size) 值之間會有所不同。

g. 欲設定密度的變更率，請在「大小變更率」(Size change rate) 旁邊鍵入一個值。

◦
