計算終止元的 BOM 數量
系統會計算終止元的「材料清單」(BOM) 數量，以確保庫存與報告準確。此計算邏輯的設計目的是為了防止重複計數，並反映終止元跨複雜組件階層的實際使用情況。
各終止元的 BOM 數量透過下列方式決定：
• 加總組件中連接器內終止元的出現次數。
• 減去參照相同「佈纜資料物件」且存在於組件階層較低層級之任何相同終止元的 BOM 數量。
這樣可確保只對具唯一性的例證進行計數，而子組件中的重複參照並不會導致 BOM 擴大。
使用案例

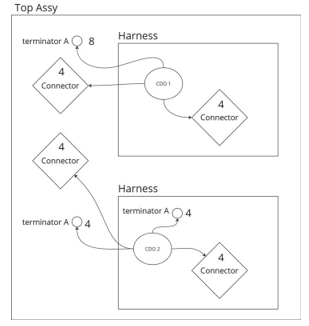

頂層組件
• 情境 - 頂層組件包含多個配線與連接器，每個都有終止元。
• 計算 - 終止元的 BOM 是它在連接器中出現的總次數，減去較低層級配線中參照相同佈纜資料物件的相同終止元。
• 範例：
組件層級 | 連接器出現次數 | BOM 數量 |
|---|---|---|
頂層組件 | 16 | 16 |
配線 1 | 0 | 0 |
配線 2 | 4 | 4 |

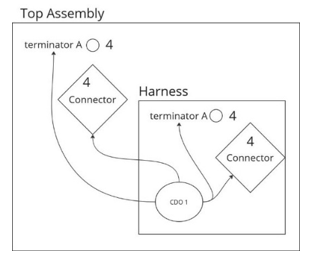

特徵資訊 BOM 計算
• 情境 - 計算特定終止元的 BOM。
• 計算 - 特徵資訊 BOM 是連接器中出現次數的總和，減去較低層級中參照相同佈纜資料物件的相同終止元。
• 範例：
位置 | 特徵資訊 BOM |
|---|---|
來自頂層組件的終止元 A | 4 |
來自配線 1 的終止元 A | 4 |
頂層組件 BOM | 8 |
配線 BOM | 4 |

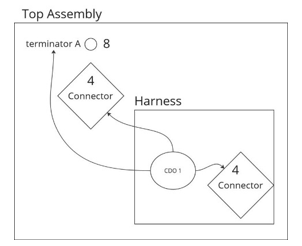

從上到下計算 BOM
• 情境 - 較低層級中沒有相同終止元參照相同佈纜資料物件。
• 計算 - 從頂層組件向下到較低層級計算 BOM 數量，確保每個唯一例證只計數一次。

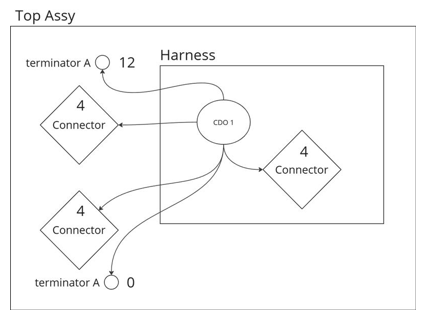

相同層級的多個相同終止元
• 情境 - 多個相同終止元參照同一組件層級的相同佈纜資料物件。
• 計算 - 只有第一個例證會計入 BOM；相同層級的後續相同終止元將顯示 BOM 數量為零。
• 範例：
組件層級 | 連接器出現次數 | BOM 數量 |
|---|---|---|
頂層組件 | 12 | 12 |
配線 | 4 | 0 |
第二個例證 | 0 | 0 |
導致 BOM 數量為零的情境
• 如果將終止元放置在與佈纜資料物件位於同一階層但不在相同組件中的子組件或子配線中，則 BOM 數量為零。
• 如果終止元參照配線組件中的佈纜資料物件，且連接器在上層組件中為外部，則 BOM 數量為零。
在混合模式下匯出 BOM
• 情境 - 當在混合模式下匯出 BOM 時。
• 行為 - 終止元特徵將不會顯示在底部的項目清單中。這是預期行為。
