实体化铺层增强功能

实体化铺层增强功能

Creo Parametric 12.4.0.0

用户界面位置：在复合材料环境中，单击

“实体化铺层”(Solidify Plies)。

视频

说明

实体化和内模线性能

在复合材料环境中，实体化和内模线现已得到显著改进，可靠性性、性能和质量均得以增强。

现在，复杂的复合材料叠层实体化的性能有所提高。芯层上方和下方铺层几何，以及芯层锥形几何的创建均得到显著改善。

使用落放几何进行实体化以及处理小半径

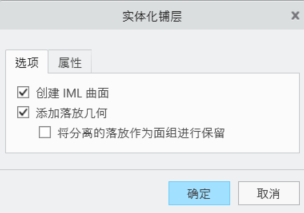

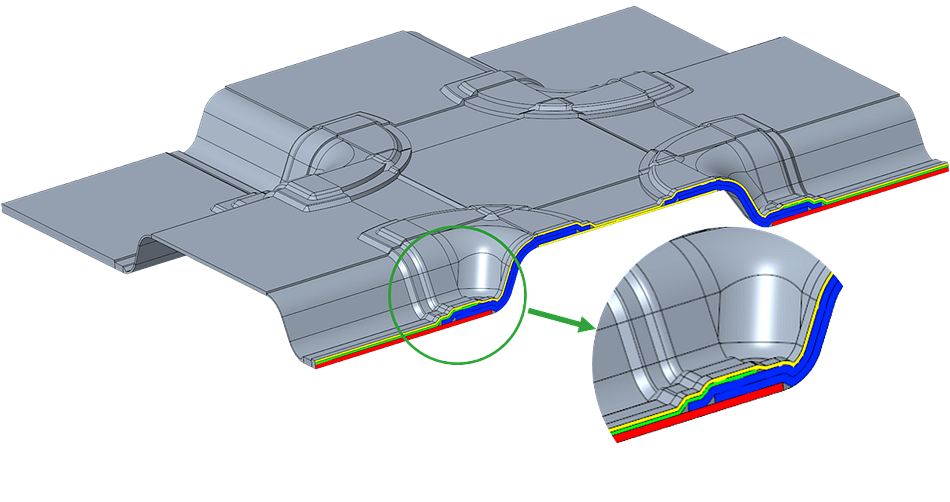

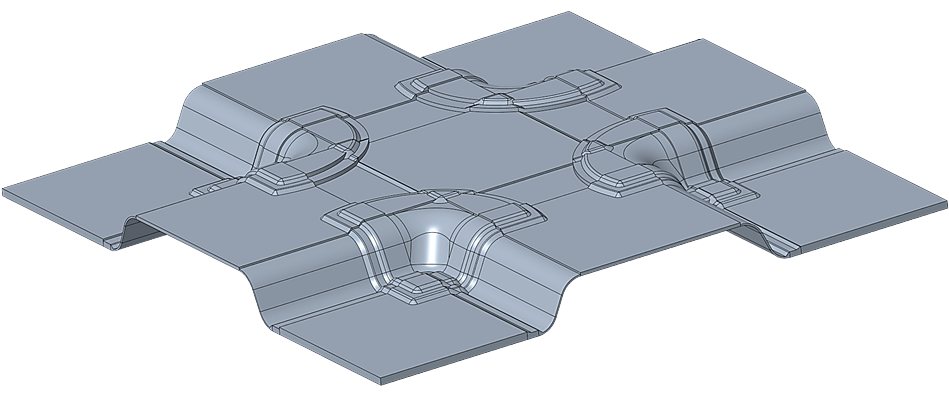

现在，在使用“复合材料实体化”(Composite solidification) 和 IML 时，可以包括铺层落放几何以使生成的实体更精确表示层压板设计。

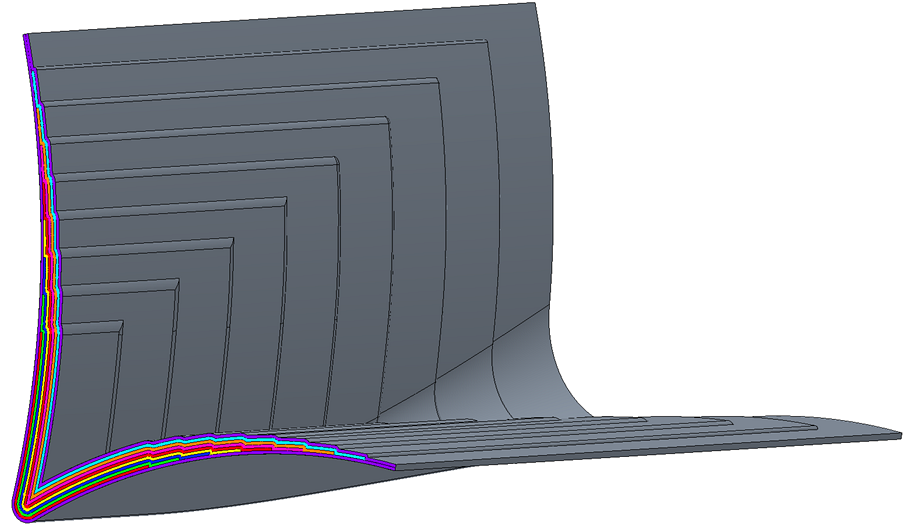

此外，实体化过程得到增强，可处理叠层曲面中小于局部铺层叠加厚度的局部半径。会将这些小半径折叠成尖角。此增强功能对恒定半径和可变半径均有效，可生成部分尖角，这些尖角会自动过渡到正确的局部厚度偏移。

优点

这些增强功能通过以下方面提高工作效率和改进用户体验：

• 提供更可靠、质量更高和性能更好的实体化特征。

• 提供更精确的层压板设计表示以供下游使用。
