悬垂仿真增强功能

悬垂仿真增强功能

Creo Parametric 12.4.0.0

用户界面位置：在复合材料环境中，单击

“悬垂仿真”(Draping Simulation)。

说明

动态悬垂参数

现在，更改悬垂铺层和芯层后，悬垂参数会自动更新：

• 更改悬垂铺层或芯层的尺寸后，会自动重新计算“种子点”(Seed point) 的位置和“步距长度”(Step length) 的值。

• 更改悬垂铺层的材料或编辑其材料的组分纤维角度后，会自动重新计算“悬垂角度偏移”(Draping angle offset) 的值。

更新铺层尺寸和铺层材料前的悬垂参数值如下图所示。

更新铺层尺寸和铺层材料后重新计算的悬垂参数值如下图所示。

手动设置种子点的位置或使用步距长度和悬垂角度偏移的自定义值时，这些值将保持不变，直至将其重置回默认值。

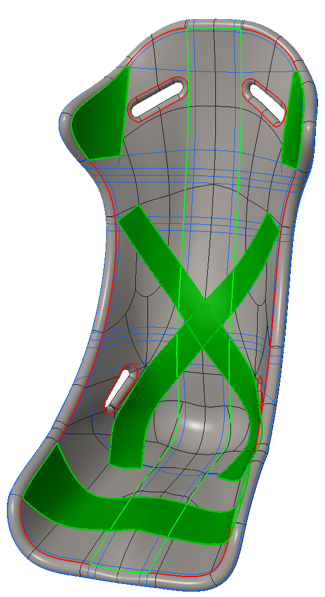

悬垂仿真智能重新生成

悬垂仿真特征的重新生成过程现已得到显著优化，可充分利用“底部铺层悬垂”(Drape over underlying plies) 选项。

修改铺层时，仅当铺层在几何上位于修改的铺层上方并与之重叠时，才会在悬垂仿真特征中重新生成通过选择“底部铺层悬垂”(Drape over underlying plies) 选项悬垂的铺层。

这种智能重新生成可确保在悬垂仿真中仅重新生成必要的铺层，而防止进行不必要的重新生成。从而使重新生成过程更加高效，并改善了重新生成性能。

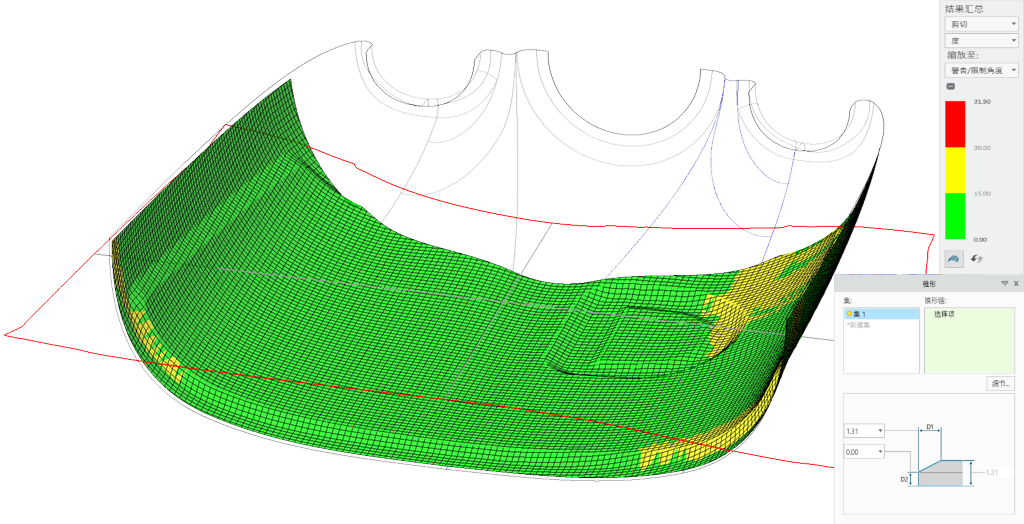

使用精确芯层锥形的悬垂仿真

悬垂仿真特征现已得到增强，可以理解芯层特征中的锥形定义，包括芯层边界上的多个锥形集。此改进对于在具有一个或多个锥形的芯层上悬垂铺层的情况，可以提供更精确的悬垂仿真结果、剪切结果和平整形态。

优点

这些增强功能通过以下方面提高工作效率和改进用户体验：

• 此增强功能可自动重新计算和更新新的种子点位置、新的步距长度和新的悬垂角度偏移。

• 减少悬垂仿真特征中的重新生成。

• 为在具有一个或多个锥形的芯层上悬垂铺层提供更好的悬垂仿真结果。
