Creo Simulation Live 中的紧固件
关于紧固件
可以创建理想化紧固件作为螺栓连接的简化表示。紧固件可用于研究主体或装配之间载荷传输的效果，以及计算模型中的应力和变形。
您可以使用螺栓孔的内侧曲面或螺栓孔轴在两个或多个凸缘之间创建紧固件。

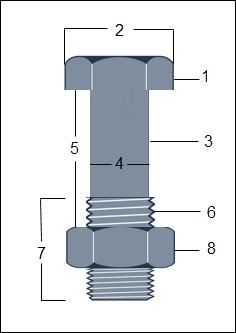

下图显示了紧固件的不同尺寸。
1. 螺栓头
2. 螺栓头直径
3. 螺杆
4. 螺杆直径
5. 夹持长度
6. 螺纹
7. 螺纹长度
8. 螺母
紧固件创建指导原则
创建紧固件时，请遵循以下指导原则：
• 只能在实体主体上创建紧固件。
• 螺杆直径必须小于螺栓孔直径。
• 螺栓头直径必须大于螺杆直径。
• 螺栓头直径必须大于螺栓孔直径。
• 紧固件材料只能是线性各向同性材料。使用未包含在标准紧固件库中的材料定义紧固件时，请确保以下参数具有有效的定义：
参数 | 单位 (Unit) |
|---|---|
密度 | kg/m3 |
杨氏模量 | Pa |
泊松比 | N/A |
热膨胀系数 | 1/C |
拉伸屈服强度 | Pa |
热导率 | W/m-K |
比热 | kJ/kg.C |
• 如果所有连接的凸缘都有通孔，则会在紧固件的两端创建一个螺栓头。
• 如果其中一个凸缘没有通孔，则创建螺栓时仅一端有螺栓头，如下图所示 (紧固件的螺钉类型)：
• 如果所有凸缘都有通孔，但最后一个凸缘的下表面不垂直于孔的轴，则创建紧固件时仅一端有螺栓头，如下图所示：
如果只有两个凸缘，而下部的凸缘具有弯曲的端面，则无法创建紧固件。
• 创建紧固件时，紧固件的轴必须垂直于凸缘。
• 紧固件必须连接了凸缘才能正常工作。要创建紧固件，必须至少选择两个凸缘。
• 要如下图所示在彼此相距一定距离但具有同轴孔的凸缘之间创建紧固件，请选中“通过单独的同轴孔创建紧固件”(Create fastener through the separated coaxial holes) 复选框：
• 选定参考的端凸缘必须具有平面曲面。如果端凸缘具有如下图所示的弯曲曲面，则无法创建紧固件。
• 选定参考的端凸缘必须具有圆形边。不允许下图所示的直边，且这种情况下不会创建紧固件。
• 为紧固件定义选择的参考必须是完整圆柱。在下面的示例中，螺栓孔是部分圆柱，因此无法创建紧固件。
上凸缘与下凸缘之间存在干涉几何时会创建紧固件，但会收到一条警告，您必须在解释研究结果时考虑这一点。
尺寸可变的紧固件
创建通过多个不同尺寸的参考的紧固件时，紧固件创建可能由于以下原因而失败：
• 螺杆直径大于螺栓孔直径 - 这会妨碍螺栓装入孔中。
• 螺栓头直径小于螺杆直径 - 这会导致螺栓头穿过孔，因此无法固定紧固件。
• 螺栓头直径小于螺栓孔直径 - 螺栓头无法正确固定紧固件。
• 未找到选定参考的连接凸缘 - 要正确定义紧固件至少需要两个相互接触的凸缘。
• 针对选定参考，未找到任何单独的同轴孔 - 如果选中“通过单独的同轴孔创建紧固件”(Create fastener through the separated coaxial holes)。 复选框，但选定螺栓孔不同轴，则无法创建紧固件。
• 参考的轴不垂直于凸缘。
• 未找到具有选定参考的平面曲面的端凸缘。
• 对于选定参考，未找到带圆形边的端凸缘
