设计空间
设计空间定义了优化涵盖的主体。包括定义以下内容：
起始几何
将主体指定为起始几何是定义创成设计研究的第一步。这有助于您了解体积块限制。为要创建的设计选择表示体积块的主体。最终设计包含在起始几何内。只能将一个主体指定为起始几何。指定为起始几何的主体将变为部分透明，以便用户更好地查看其内部包含的主体。
保留的主体
如果希望某些主体在优化期间不受影响，请将其指定为保留的主体。这些主体包括在生成的设计中，但其几何保持不变。指定为保留的主体的主体不应彼此相交或彼此接触；对于彼此相交或接触的主体，应将其合并。保留的主体应完全位于起始几何体积块内部。保留的主体采用的材料与启用的设计条件中的启用材料相同。可以参考保留的主体曲面上的载荷与约束。指定为保留主体的主体以蓝色显示。保留的主体列在创成设计树中“保留的几何”(Preserved Geometry) 节点下。
保留的曲面
也可以通过偏移起始几何的曲面来创建保留的几何。这些曲面称为保留的曲面。要创建保留的曲面，选择要保留的曲面并指定偏移。将在这些曲面周围，在起始几何内部创建滚球偏移。偏移以蓝色显示，并列在创成设计树中的“保留的几何”(Preserved Geometry) 节点下。
 |
使用起始形状时，可通过选择未指定主体的曲面来创建保留的曲面。
|
排除的几何
指定为排除的几何的主体在最终生成的设计中表示为空体积块，无任何材料。指定要排除的主体时，也可围绕这些主体创建一个滚球偏移。此偏移会在排除的主体和优化的几何之间创建间隙。这些主体将充当阻碍物，解决方案围绕它们进行求解，而不是在其几何内部求解。由此而生成的设计具有一个空位，具体取决于排除的几何的轮廓。排除的几何应位于起始几何内部或穿过起始几何。
|
|
当排除的主体或排除的主体的偏移与保留的主体相交或穿过保留的主体时，将在保留的主体内部减去其交互体积块。避免使用此设置，因为它可能会导致重新构造期间出现问题。
|
不能对指定为排除几何的主体应用载荷和约束。定义排除的几何是可选的。指定为排除的几何的主体以红色显示。
未指定主体
模型可具有与起始几何或其他未指定主体接触的未指定主体。载荷和约束可应用于这些主体的曲面，并可传递给与这些主体有连接接触的其他主体。未指定主体会影响生成的设计，但它们不是最终设计的一部分。
当未指定主体连接到起始几何时，建议在未指定主体周围创建保留的几何。指定偏移以在未指定的主体周围，在起始几何的内部创建保留的几何。

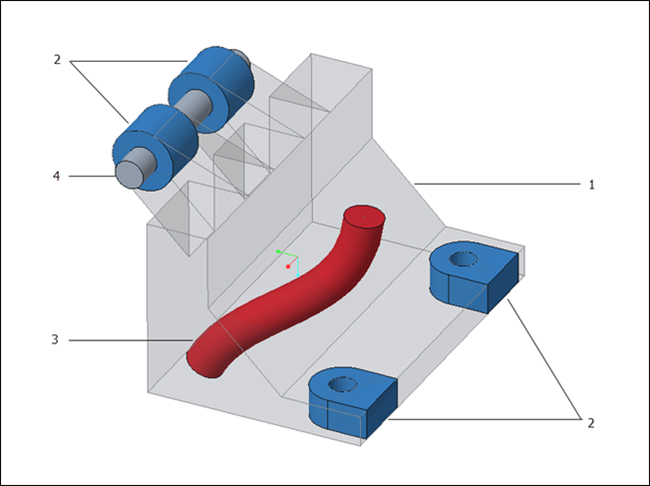

下图显示了起始几何、保留的几何、排除的几何以及未指定主体：
1. 起始几何
2. 保留的几何
3. 排除的几何
4. 未指定主体
| | 如果将某个主体指定为保留的主体而未定义起始几何，则 Creo Parametric 会自动创建优化边界作为起始形状。用户仍可将主体指定为起始几何。同样，如果定义保留的曲面时未定义起始几何，则会在保留的曲面周围创建起始形状。 |
将主体指定为起始几何
执行下列操作之一：
• 从图形窗口或模型树中选择要优化的主体，然后单击
“起始几何”(Starting Geometry)。
“起始几何”(Starting Geometry)。• 在“创成式设计”(Generative Design) 选项卡上，单击 “起始几何”(Starting Geometry)，然后选择要指定为起始几何的主体。
“起始几何”(Starting Geometry)，然后选择要指定为起始几何的主体。指定的主体将变为部分透明。
| | 仅一个主体可被定义为起始几何。 |
 | 要将保留的主体体积块添加到起始几何，请在两个主体均启用时使用“合并”(Merge) 布尔操作。 |
要将主体指定为保留的几何
执行下列操作之一：
• 在图形窗口或模型树中选择主体，然后单击
“保留的主体”(Preserved Bodies)。
“保留的主体”(Preserved Bodies)。• 在“创成式设计”(Generative Design) 选项卡上，单击 “保留的主体”(Preserved Bodies)，然后选择要指定为保留主体的主体。
“保留的主体”(Preserved Bodies)，然后选择要指定为保留主体的主体。保留的主体显示为蓝色。
要将曲面指定为保留的几何
1. 执行下列操作之一：
◦ 在图形窗口中选择实体曲面，然后单击
“保留的曲面”(Preserved Surfaces)。
“保留的曲面”(Preserved Surfaces)。◦ 在“创成式设计”(Generative Design) 选项卡中，单击 “保留的曲面”(Preserved Surfaces)，然后从起始几何中选择实体曲面。
“保留的曲面”(Preserved Surfaces)，然后从起始几何中选择实体曲面。2. [可选] 在“名称”(Name) 框中指定保留的曲面的名称。
3. 指定一个大于元素尺寸三倍的正偏移值。
4. 单击“确定”(OK)。在选定曲面周围，在起始几何内部创建滚球偏移。
保留的几何以蓝色显示。
将主体指定为排除的几何
1. 在“创成式设计”(Generative Design) 选项卡中，单击
“排除的几何”(Excluded Geometry)。“排除的几何”(Excluded Geometry) 对话框随即打开。
“排除的几何”(Excluded Geometry)。“排除的几何”(Excluded Geometry) 对话框随即打开。2. 选择主体作为参考。
3. 或者，指定偏移。
4. 单击“确定”(OK)。即会在选定主体周围创建滚球偏移。
排除的主体显示为红色。
要查看指定的主体
展开“创成设计树”(Generative Tree) 中“设计空间”(Design Spaces) 下的节点，以查看指定为起始几何、保留的几何和排除的几何的主体。
| | 可从模型树中隐藏指定的主体。但是，这些主体会参与优化计算。 |
要移除主体或曲面的指定
右键单击创成设计树中的主体或曲面，然后单击“移除”(Remove)。
| | 此操作不会删除主体或曲面。只会移除主体或曲面的指定。 |
