Estilo: Curvas de grado bajo
Creo Parametric 11.0.0.0
Ubicación en la interfaz de usuario: pulse en
Estilo (Style) >
Curva (Curve) o
Editar curva (Curve Edit) >
Puntos de control (Control Points).
Estilo (Style) > Curva (Curve) o Editar curva (Curve Edit) > Puntos de control (Control Points).Vídeos
Descripción

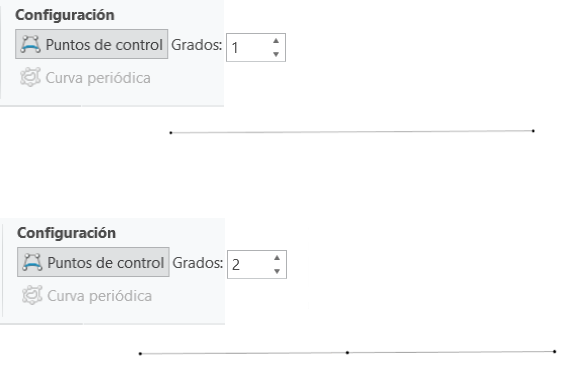

Ahora se pueden crear curvas de 1 o 2 grados cuando está en modo Punto de control. El resultado es una curva más natural sin inflexión en el modo Punto de control.
Una curva de grado 1 puede tener dos puntos de control. Una curva de grado 2 puede tener un máximo de tres puntos de control.
Estos grados mínimos permitidos dependerán de la conexión de la curva. El valor por defecto permanece como grado 3, pero se puede reducir a 2 o 1.
Beneficios
Mejora en las curvas en Estilo y mayor control sobre curvas de grados bajos.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | Las curvas de grado 2 o 1 solo se pueden crear en el modo Punto de control. Si una curva de grado 2 o 1 se convierte al modo Interpolación, el grado cambiará automáticamente al grado 3. Además, la tangencia de la curva se cambia de Natural en el modo punto de control de bajo grado a Libre en el modo de interpolación de 3r grado. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
