Creo Parametric 11.0.0.0

El soporte de multicuerpo se ha extendido a los cuerpos de chapa, lo que permite desplegar y crear patrones planos para múltiples cuerpos de chapa. Tanto las funciones de despliegue como las de patrón plano se utilizan para los cuerpos de chapa individuales. Una pieza con múltiples cuerpos de chapa puede tener varias de estas funciones, una para cada cuerpo.

La geometría fija y el orden de plegado para cada cuerpo se definen en el cuadro de diálogo Preferencias de chapa (Sheetmetal Preferences).

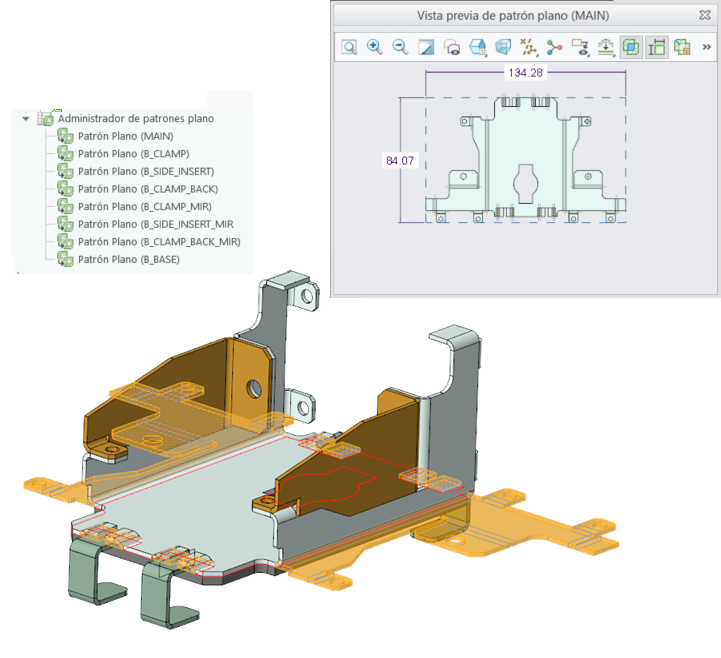

Hay disponible una vista previa de patrón plano para cada cuerpo. La función Patrón plano (Flat Pattern) se sigue soportando para un único cuerpo de chapa. Cuando se necesitan patrones planos para múltiples cuerpos de chapa, utilice el Administrador de patrones planos (Flat Pattern Manager). Se crean y gestionan automáticamente patrones planos para cada uno de los cuerpos de chapa de la pieza. El parámetro de estado de Administrador de patrones planos puede ser uno de los siguientes:

Las funciones de patrón plano individuales para cada cuerpo tienen un parámetro de estado adicional denominado Heredado, que indica que el estado del patrón plano se ha heredado del estado del Administrador de patrones planos. Este es el estado por defecto. Las instancias de estado plano y las representaciones de estado plano definen los estados de las funciones de patrón plano de cuerpos individuales en su creación. Para un cuerpo vacío, la función de patrón plano se oculta en el Administrador de patrones planos.

El Administrador de patrones planos puede definir el estado plano de todos los cuerpos de chapa o el estado plano se puede definir para cada cuerpo de chapa individualmente.
