Flujo de trabajo de conversión de chapa multicuerpo y uso de parámetros y preferencias de chapa
Creo Parametric 11.0.0.0
Ubicación en la interfaz de usuario: pulse con el botón derecho del ratón en el cuerpo y seleccione
Convertir en chapa (Convert to Sheetmetal).
Convertir en chapa (Convert to Sheetmetal).Vídeos
Descripción
Enlace a pieza
Un nuevo concepto específico de cuerpos de chapa permite enlazar un cuerpo de chapa a la pieza.
• Cuando se enlaza un cuerpo, los parámetros de chapa están gobernados por las preferencias y los parámetros de nivel de pieza.
• Cuando se desenlaza un cuerpo, el cuerpo puede tener distinto espesor y otros parámetros de chapa.
• Los cuerpos derivados, cuerpos creados por una copia, división u operación similar tienen un valor de espesor vinculado.
Parámetros y propiedades
Las preferencias definidas para cada cuerpo gobiernan el diseño. En las funciones, como una pared plana, por defecto se utiliza la tolerancia de plegado definida por la configuración del cuerpo.

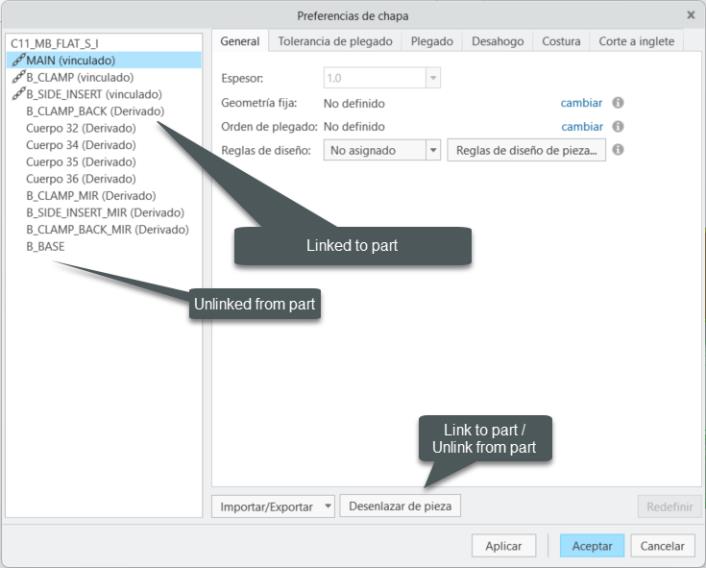

Todos los cuerpos y las preferencias para los parámetros de cuerpo del diseño se muestran en el cuadro de diálogo Preferencias de chapa (Sheetmetal Preferences).
Conversión
Al convertir una pieza en chapa, el cuerpo por defecto es el primer cuerpo convertido.

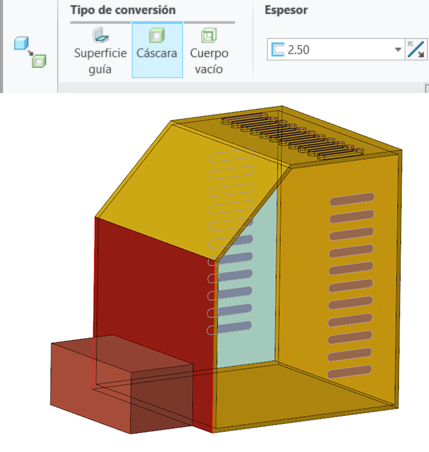

Cuando se convierte el primer cuerpo, si se define un espesor en la ficha Convertir (Convert) y el resultado es lo siguiente:
• Se define el espesor del cuerpo.
• Se define el parámetro de espesor de la pieza si no existe para la pieza.
• Se enlaza automáticamente el cuerpo a la configuración de la pieza.
Al convertir cuerpos secundarios, existe la opción de conservar los parámetros de modelo o conservar los valores de parámetro. Cuando el espesor es el mismo que el espesor de la pieza, los cuerpos nuevos también se enlaza a la pieza.
Beneficios
• Capacidad de convertir un único cuerpo sólido en un cuerpo de chapa
• Aumento de la productividad y la eficacia del diseño
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | Las limitaciones se documentan en la ayuda en línea. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
