Mejora de GD&T Advisor: letreros de taladro simplificado combinados para modelos ISO
Creo Parametric 11.0.0.0
Ubicación en la interfaz de usuario: N/A
Vídeos
Descripción
La norma ISO GPS soporta esquemas de acotación completos y simplificados para letreros de taladros multielemento (por ejemplo, cajeado/avellanado o roscas). GD&T Advisor ahora soporta el esquema simplificado para modelos ISO (ya soportado para modelos ASME).
El letrero de taladro simplificado combinado se activa mediante una nueva etiqueta XML Combined_ISO_hole_notes definida en YES en el fichero de opciones de la aplicación GDTAAppOptions.xml.
Con esta opción, los usuarios de ISO podrán especificar letreros para las funciones de taladro y asegurarse de que las múltiples especificaciones se muestren combinadas.

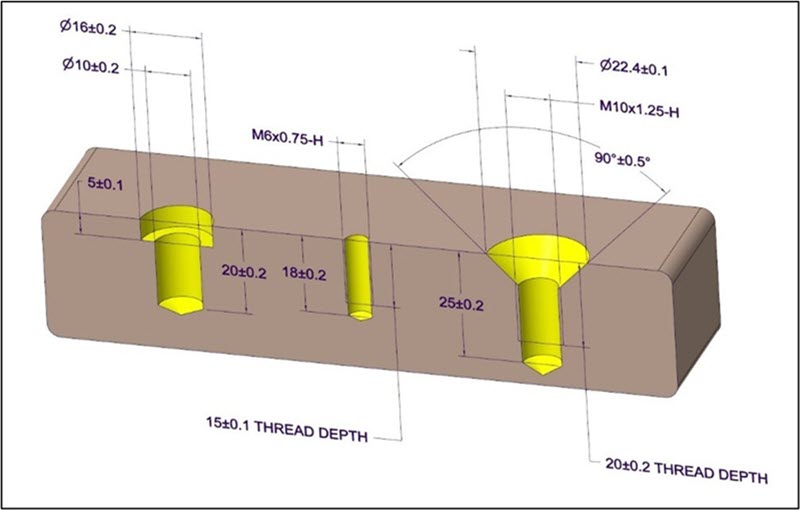

Combined_ISO_hole_notes = No

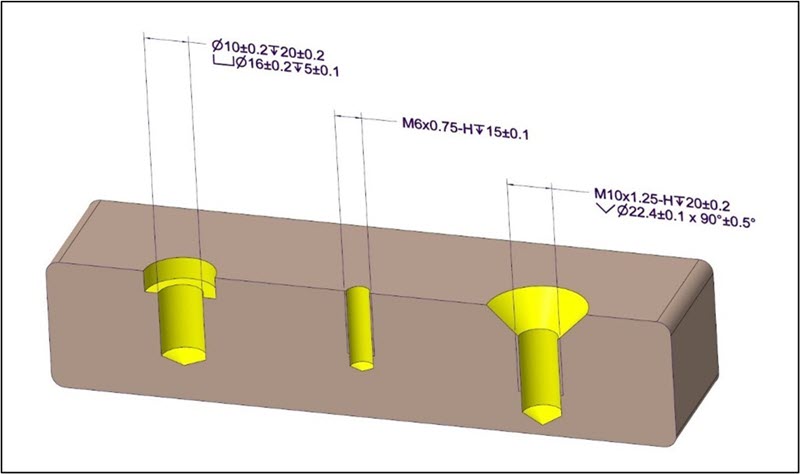

Combined_ISO_hole_notes = Sí
Beneficios
Se ha mejorado la legibilidad de los letreros de taladro, se ha reducido el desorden de anotaciones en el modelo de definición basada en modelo y se ha mejorado el cumplimiento de las normas ISO.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Los modelos heredados con letreros de taladro existentes siguen mostrando el esquema de acotación completo si la nueva opción XML Combined_ISO_hole_notes se define en NO. Cuando se define en YES, GD&T Advisor actualiza los esquemas de letrero de taladro durante su verificación. |
