Mejora de EZ Tolerance Analysis: Soporte para funciones de tamaño inclinadas
Creo Parametric 11.0.0.0
Ubicación en la interfaz de usuario: N/A
Vídeos
Descripción
Ahora, se pueden definir funciones inclinadas, tales como islas inclinadas, ranuras, taladros y ejes, como parte de una acumulación de tolerancia en EZ Tolerance Analysis.
Solo las funciones inclinadas cuyo ángulo de desmoldeo esté por debajo del umbral se incluyen en la definición de acumulación. El umbral por defecto es de 5 grados; este valor se puede ajustar en el fichero de opciones EZTAAppOptions.xml.

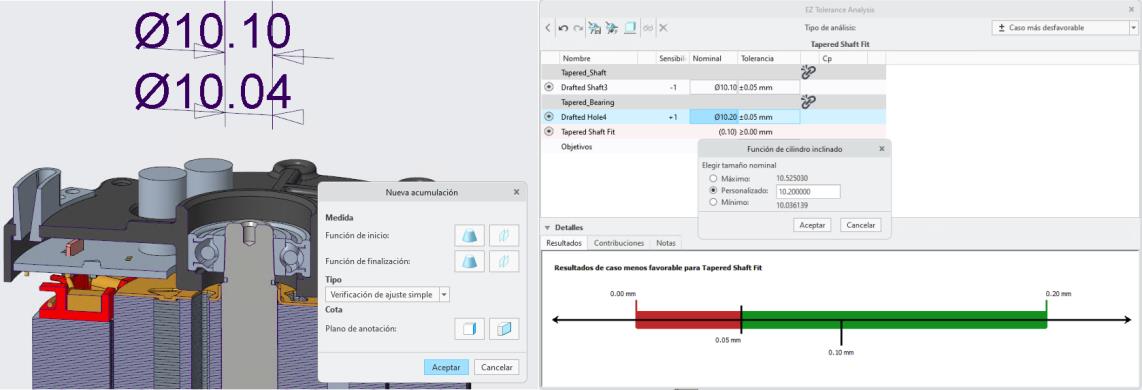

En las siguientes imágenes se muestran funciones inclinadas que se añaden durante la creación de la acumulación y se ilustra cómo aparecen en la tabla de acumulaciones.
Beneficios
Con esta mejora, se ha optimizado la flexibilidad a la hora de definir acumulaciones de tolerancia 1D.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
