Configuración del mazo de cables
Creo Parametric 11.0.0.0
Ubicación en la interfaz de usuario: pulse en > > .
Vídeos
Descripción

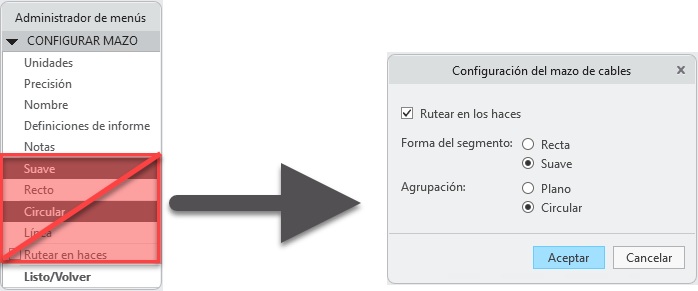

Anteriormente, se utilizaba la opción Configuración (Setup) del Administrador de Menús para la configuración de ruteado como, Rutear en los haces (Route in Bundles), Forma del segmento (Segment shape) y Agrupación (Grouping). Ahora, se puede acceder a esta configuración desde el cuadro de diálogo Configuración del mazo de cables (Harness Settings).
Con esta mejora, se proporcionan los siguientes beneficios:
• La configuración del mazo de cables se ha convertido en asíncrona y se puede acceder a ella en cualquier momento durante el ruteado.
• La configuración del mazo de cables se guarda con el modelo de mazo y se conserva cuando el modelo se vuelve a cargar en lugar de redefinirse cuando finaliza una sesión de Creo.
Beneficios
Con esta mejora:
• La configuración de ruteado se puede cambiar sin tener que salir de las herramientas de distribución.
• Si se guarda la configuración de ruteado con el mazo de cables, se elimina la necesidad de volver a definirla en una sesión nueva.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
