Giro de la restricción de tangente
Creo Parametric 11.0.0.0
Ubicación en la interfaz de usuario: en la ficha Posición del componente (Component Placement), pulse en la flecha situada junto a
Automático (Automatic) y seleccione
Tangente (Tangent).
Automático (Automatic) y seleccione Tangente (Tangent).Descripción

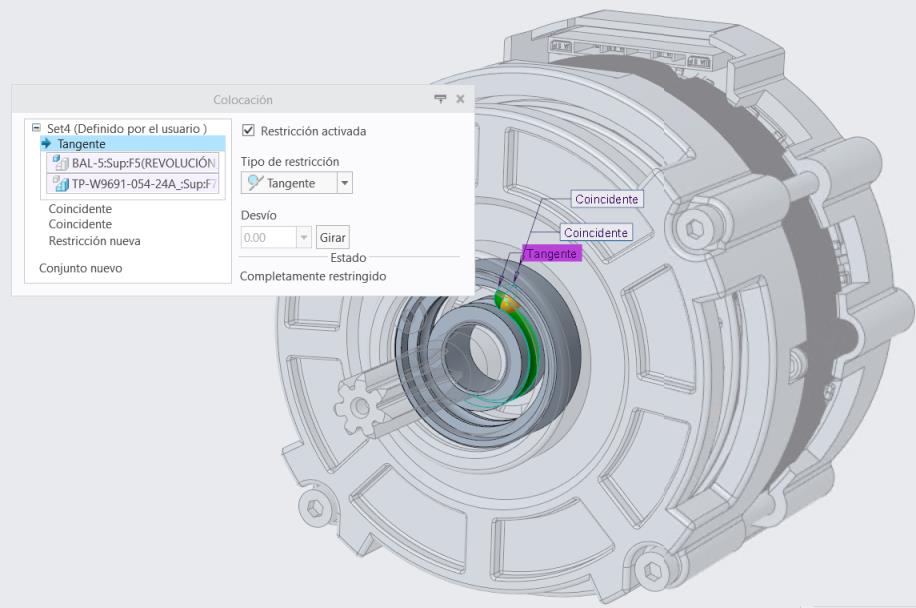

Se pueden colocar fácilmente los componentes con restricciones tangentes en la posición correcta. Al aplicar una restricción de posición tangente, se puede girar la dirección de la tangente mientras el punto de posición seleccionado permanece fijo. La dirección tangente se conserva con un patrón y durante el arrastre y otras operaciones.
Beneficios
• Se soporta la opción Giro (Flip) para una restricción tangente.
• Se coloca correcta y fácilmente el componente de forma con restricciones tangentes.
• La dirección tangente se conserva con los patrones.
• Se entiende la opción de seleccionar punto.
Información adicional
Sugerencias: | Ninguno. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguno. |
