Secuencias de acabado de pared de 5 ejes: escenarios específicos
A continuación se describen algunos escenarios específicos que se pueden encontrar al utilizar
Acabado de pared de 5 ejes (Wall 5 Axis Finish).
Acabado de pared de 5 ejes (Wall 5 Axis Finish).Escenario 1: orientación incorrecta de la trayectoria de herramienta después de mecanizar paredes exteriores

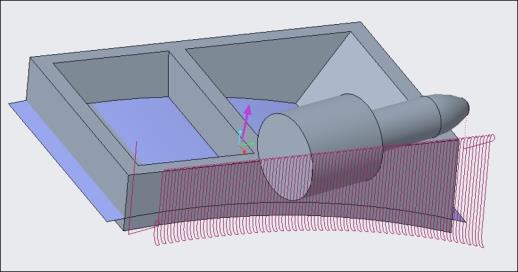

Para el mecanizado de las paredes exteriores, si se selecciona una superficie inferior de la pieza de referencia como superficie de suelo con una superficie normal hacia abajo, la orientación de la trayectoria de herramienta no es correcta. Por ejemplo:
Para corregir la orientación, asegúrese de que la normal a la superficie para las superficies de pared y suelo esté en la misma dirección. Cree un tejido y corrija la dirección de la normal a la superficie mediante
en el selector de suelo. Por ejemplo
en el selector de suelo. Por ejemplo
Escenario 2: trayectoria de herramienta incorrecta debido a una longitud insuficiente de curvas guía
La superficie de suelo no es lo suficientemente larga, no está relacionada o está demasiado lejos de la superficie de pared, lo que da como resultado una trayectoria de herramienta incorrecta. Por ejemplo:

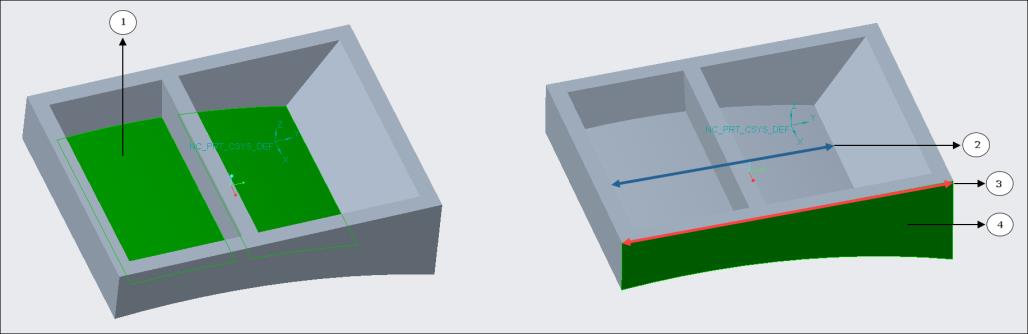

1. Superficie de suelo definida
2. Longitud de la superficie de suelo
3. Longitud de la superficie de pared
4. Superficie de pared definida
Para corregir la trayectoria de herramienta, asegúrese de lo siguiente:
• La superficie de suelo es lo suficientemente larga como para cubrir la longitud completa de la superficie de pared a fin de extraer correctamente las curvas guía.
• La superficie de suelo debe encontrarse en el lado de mecanizado de la superficie de pared para poder detectar correctamente las curvas guía.
Por ejemplo:
Escenario 3: trayectoria de herramienta incorrecta debido a la selección de curvas
Para la opción de tipo de patrón Orientar entre dos curvas (Morph between two curves), cuando las dos curvas seleccionadas son más largas que la superficie de mecanizado, resulta en una trayectoria de herramienta incorrecta. Por ejemplo:
Para corregir la trayectoria de herramienta, las curvas guía definidas por el usuario deben comenzar y finalizar en el límite de la superficie de pared de mecanizado. Estas curvas no deben extenderse más allá del límite de la superficie. Por ejemplo:
Escenario 4: trayectoria de herramienta incorrecta debido a que la superficie de suelo intersecta y se encuentra entre la parte superior e inferior de la superficie de pared
Si la superficie de suelo intersecta y se encuentra entre la parte superior e inferior de la superficie de pared, se genera una trayectoria de herramienta incorrecta. Por ejemplo:
Para generar la trayectoria de herramienta correcta, la superficie de suelo puede estar en la arista inferior de la superficie de pared o debajo de la superficie de pared por radio de herramienta, pero no intersectar con la superficie de pared. Por ejemplo:
1. Desvío de superficie del suelo según el radio de la herramienta
Escenario 5: la trayectoria de herramienta no se genera y se muestra un mensaje de error
No se genera ninguna trayectoria de herramienta si las superficies de pared están unidas y una superficie de pared no tiene una superficie suelo correspondiente. Por ejemplo:

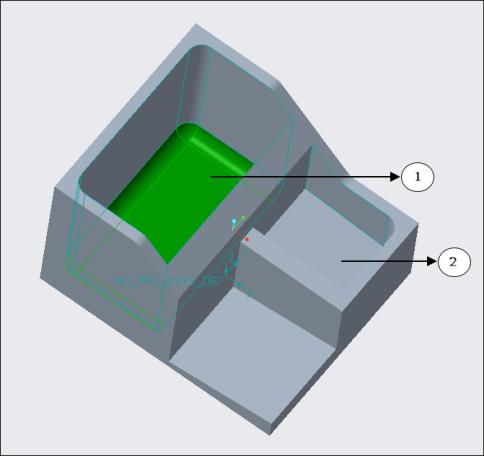

1. Primera cajera con superficies de suelo definidas
2. Segunda cajera sin superficie de suelo definida
1. Primera cajera
2. Segunda cajera
3. Superficies de pared definidas
Para generar la trayectoria de herramienta en las superficies de pared seleccionadas de las dos cajeras, seleccione la superficie de suelo correspondiente a la superficie de pared de la segunda cajera. Por ejemplo:

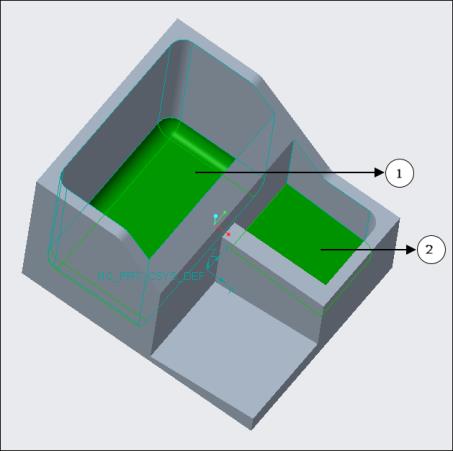

1. Primera cajera con superficies de suelo definidas.
2. Segunda cajera con superficie de suelo definida.
Para generar la trayectoria de herramienta solo en las superficies de pared de la primera cajera, utilice las superficies de fresado del selector de superficies de pared, copie todas las superficies necesarias y, a continuación, excluya el contorno adicional. De este modo, se garantiza que se quitará la superficie de pared, que no tiene ninguna superficie de suelo correspondiente. Por ejemplo:

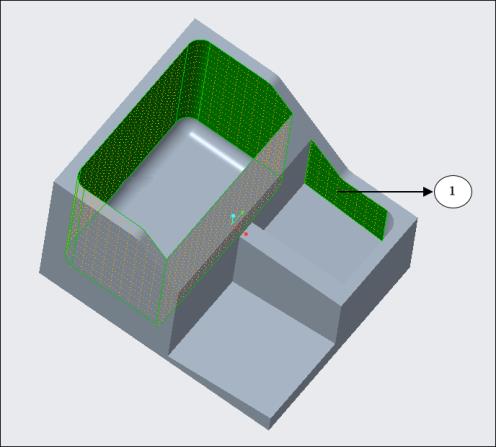

1. Contorno de superficie extra excluido
