Soporte de portaherramientas sólidas para fresado de alta velocidad
Los portaherramientas macizos de formas complejas solo se admiten para el desbaste en pasos HSM. No se han producido cambios en el funcionamiento de pasos distintos de HSM para soporte de portaherramienta sólida.
Tenga en cuenta la siguiente información cuando utilice herramientas macizas y portaherramientas macizos solo en pasos HSM:
• Una herramienta definida puede utilizar cotas paramétricas como, por ejemplo, la longitud de la herramienta, el diámetro de herramienta, el ángulo de inclinación, el radio de esquina y otras cotas paramétricas. Estos parámetros se consideran como definidos. No hay ningún cambio en el comportamiento de la definición de la herramienta.
• Un portaherramienta macizo desestima las cotas paramétricas, tales como el diámetro y la longitud del portaherramienta, aunque se haya especificado. En su lugar, la trayectoria de herramienta considera la forma del portaherramienta correspondiente al diseño de la pieza del portaherramienta sólida.
• Es responsabilidad del usuario montar la herramienta sólida y el portaherramienta macizo en la posición correcta para generar la trayectoria de herramienta y la simulación correctas.

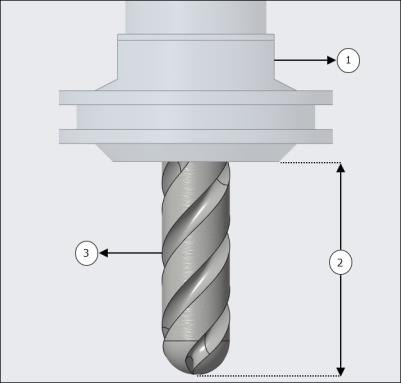

La colocación correcta del portaherramienta y de la herramienta da como resultado una generación y simulación correctas de la trayectoria de herramienta. Por ejemplo:
1. Portaherramienta macizo
2. Longitud de la herramienta definida
3. Herramienta maciza

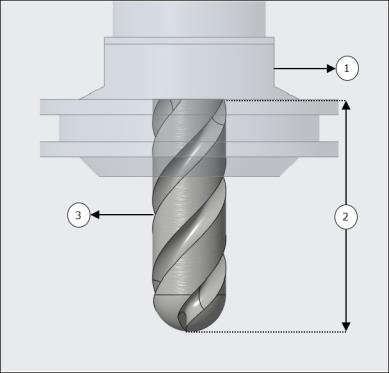

Si la herramienta se coloca en el interior del portaherramienta, se generan una trayectoria de herramienta y simulación incorrectas. Por ejemplo:
1. Portaherramienta macizo
2. Longitud de la herramienta definida
3. Herramienta maciza
• El soporte de portaherramientas sólidas para la acción de borrar sobrecortes no es aplicable para piezas y adjuntos de herramienta que no son rotativos.
