Ajuste y reordenación de designadores de referencia
Ajuste de rótulos de designadores de referencia
Al ampliar un conjunto grande, los rótulos de designadores de referencia pueden no estar visibles. Utilice la opción Ajustar designadores de referencia (Refit Reference Designators) para ajustar automáticamente todos los rótulos para que queden dentro de la ventana.
 |
El cuadro de límites del componente debe encontrarse dentro de la ventana para ver el rótulo reposicionado.
|
1. Pulse en
de la barra de herramientas de gráficos para mostrar los rótulos de los designadores de referencia.
de la barra de herramientas de gráficos para mostrar los rótulos de los designadores de referencia.2. Para ajustar todos los rótulos a la vista, verifique si no hay nada seleccionado, pulse en la flecha situada junto a Designadores de referencia (Reference Designators) en la cinta y, a continuación, pulse en
Ajustar designadores de referencia (Refit Reference Designators).
Ajustar designadores de referencia (Refit Reference Designators).O bien
Para ajustar un subconjunto de rótulos en la vista, seleccione los rótulos o los componentes a los que están conectados y pulse en Ajustar designadores de referencia (Refit Reference Designators) en la minibarra de herramientas o la cinta.
Ajustar designadores de referencia (Refit Reference Designators) en la minibarra de herramientas o la cinta.| | Para excluir el ajuste de los rótulos de designador de referencia que se han movido manualmente, active la casilla "Restringir el reajuste y la reordenación de los rótulos de designador de referencia" (Restrict refitting and reordering of reference designator labels) en Opciones (Options) ->Visualización de entidades (Entity Display) ->Configuración de visualización de cables (Cables Display Settings) (configuración: limit_ref_des_label_reorder). Con esta opción, se excluirán los rótulos que se hayan movido manualmente al intentar ajustar todos los rótulos del modelo. Los rótulos explícitamente seleccionados o sus componentes se ajustarán independientemente de la opción. |

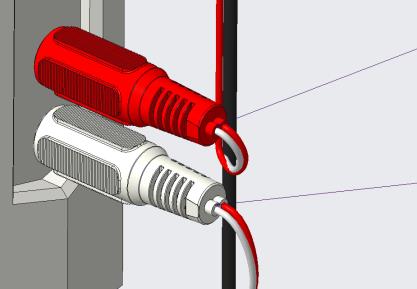

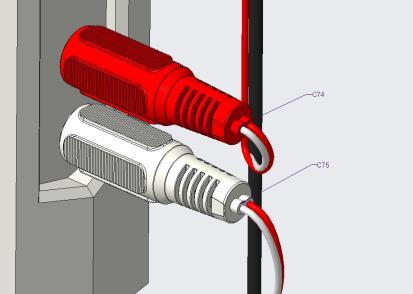

Antes del ajuste | Después del ajuste |
|---|---|
 |  |
Reordenación de rótulos de designadores de referencia
Al activar los rótulos de designadores de referencia en un conjunto grande, los rótulos pueden aparecer desorganizados. Utilice la opción
Reordenar designadores de referencia (Reorder Reference Designators) para orientar los rótulos hacia el cuadro de límites del grupo pertinente de componentes designados.
Reordenar designadores de referencia (Reorder Reference Designators) para orientar los rótulos hacia el cuadro de límites del grupo pertinente de componentes designados.1. Pulse en de la barra de herramientas de gráficos para mostrar los designadores de referencia.
de la barra de herramientas de gráficos para mostrar los designadores de referencia.2. Para reposicionar todos los rótulos, asegúrese de que no haya nada seleccionado y pulse en la flecha situada junto a Designadores de referencia (Reference Designators) en la cinta y, a continuación, pulse en Reordenar designadores de referencia (Reorder Reference Designators).
Reordenar designadores de referencia (Reorder Reference Designators).O bien
Para reordenar un subconjunto de rótulos, seleccione los rótulos o los componentes a los que están conectados y pulse en Reordenar designadores de referencia (Reorder Reference Designators) en la minibarra de herramientas o la cinta.
Reordenar designadores de referencia (Reorder Reference Designators) en la minibarra de herramientas o la cinta.| | Para excluir la reordenación de los rótulos de designador de referencia que se hayan movido manualmente, active la casilla "Restringir ajuste y reordenación de rótulos de designador de referencia" (Restrict refitting and reordering of reference designator labels) en > > (configuración: limit_ref_des_label_reorder). Con esta opción, se excluirán los rótulos que se hayan movido manualmente al intentar reposicionar todos los rótulos del modelo. Los rótulos explícitamente seleccionados (o sus componentes) se seguirán reposicionando independientemente de la opción. |
| | Al reordenar, la longitud de directriz se controla mediante la configuración "cables_reorder_ref_des_len". Especifique la longitud de directriz por defecto (en unidades de modelo) para los rótulos de designador de referencia. |

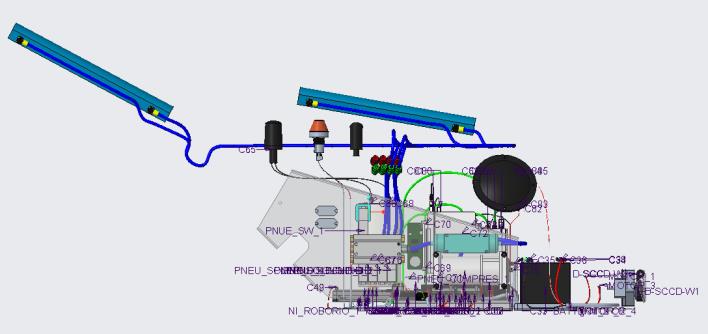

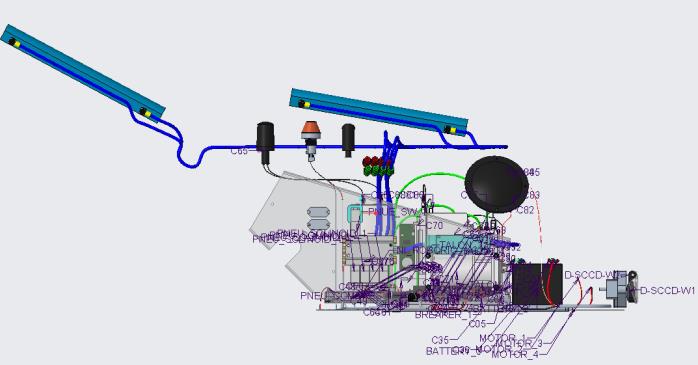

Antes de la reordenación | Después de la reordenación |
|---|---|
 |  |
Cuando se amplía el modelo, se verán los rótulos más claramente puesto que no se solaparán entre sí.
