Visão global de múltiplos corpos de chapa
Creo Parametric 11.0.0.0
Local da interface do usuário: N/D.
Vídeos
Descrição

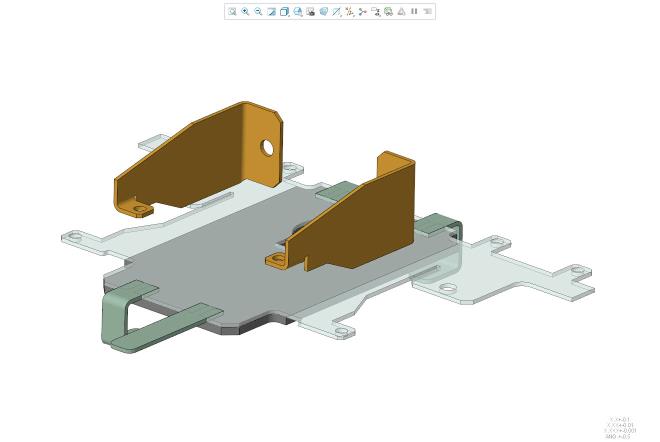

Agora, o ambiente de design de chapa tem suporte completo para múltiplos corpos. É possível criar múltiplos corpos de chapa, além dos múltiplos corpos sólidos que podiam ser criados antes desse aprimoramento. Agora, é possível projetar peças com múltiplos corpos e, em seguida, separar os corpos em peças diferentes. Corpos diferentes podem ter espessuras diferentes. O gerenciamento de parâmetros de chapa mudou.
O suporte de múltiplos corpos para corpos de chapa inclui operações típicas de corpo, como operações booleanas, divisão, recorte, remoção, cópia, padronização, espelhamento e muito mais.

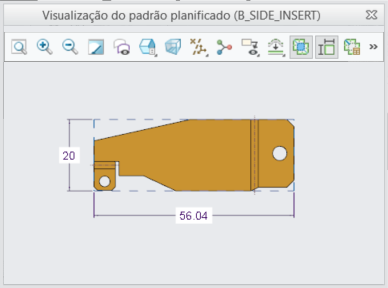

É possível criar estados planificados para cada corpo, visualizá-los juntos e criar instâncias planificadas ou representações simplificadas para uso downstream, como na criação de um desenho.
Vantagens
Aumentar a produtividade do usuário e a eficiência do design.
O uso do design de múltiplos corpos em peças e montagens de chapa permite fazer o seguinte:
• Projetar uma única que contenha formas geométricas repetitivas ou espelhadas de maneira fácil e confiável.
• Criar o design no contexto, aplicando a metodologia do modelo mestre para designs de chapa.
Informações adicionais
Dicas: | Nenhuma. |
Limitações: | As limitações estão descritas na ajuda online. |
Isso substitui a funcionalidade existente? | Não. |
Opção de configuração associada a essa funcionalidade: | Nenhuma. |
