Os números dos nós são exibidos temporariamente na janela de gráficos depois que você gerar um desenho de spool.

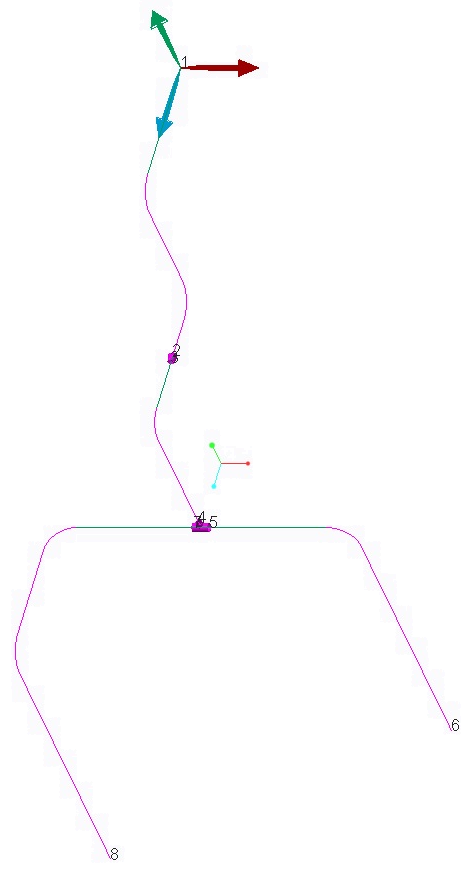

Os números dos nós, como exibidos na janela de gráficos, são mostrados na próxima figura.

Na figura acima, os números de 1 a 8 representam números dos nós. Os números de nós 2 e 3 são atribuídos aos dois lados de um redutor. Os números de nó 4, 7 e 5 são atribuídos a cada extremidade de um encaixe de t. Os números de nós 1, 6 e 8 são atribuídos às extremidades dos tubos.

Consulte o exemplo do arquivo de mapa de atributos ISOGEN para obter detalhes sobre como você pode modificar o arquivo isogen_attribute map_file.csv para gerar os dados de dobra para a figura acima.
