Gráfico de resultados para o acúmulo selecionado
O gráfico de resultados depende da qualidade alvo definida para o acúmulo selecionado.
O título do gráfico contém o tipo de acúmulo anexado ao nome do acúmulo. A parte do gráfico que se encontra dentro dos limites de especificação é mostrada em verde e a parte que está fora dos limites é mostrada em vermelho.

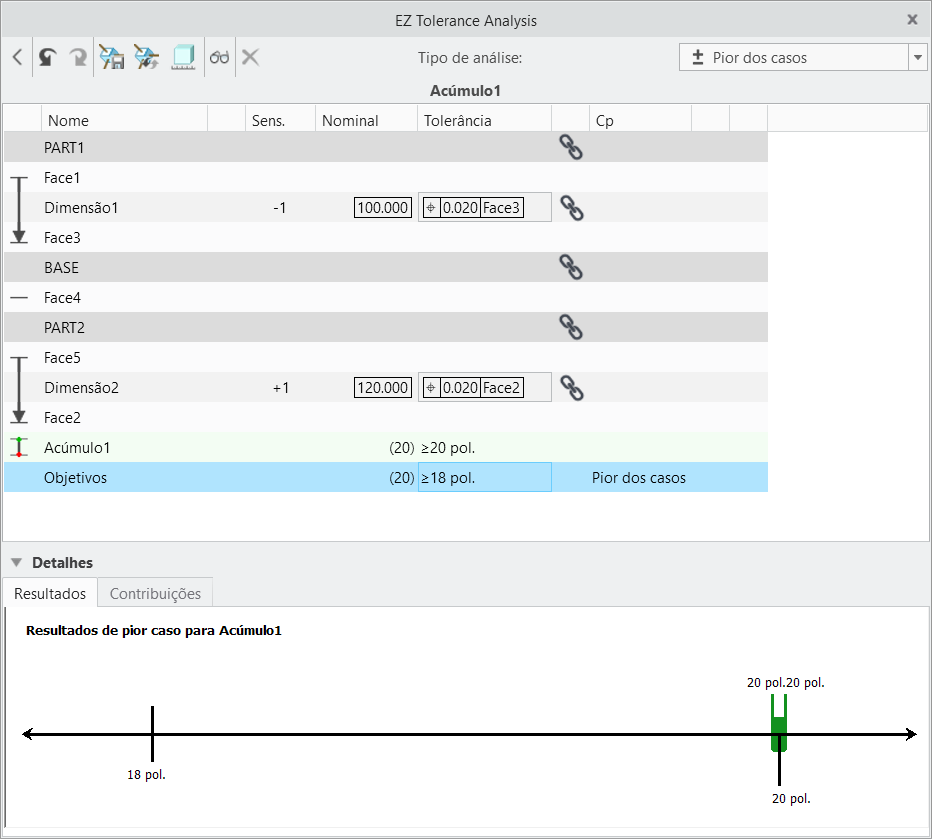

Gráfico de resultados de pior dos casos
O valor de acúmulo nominal e os limites de especificação superior e inferior para o acúmulo aparecem na parte inferior do gráfico de resultados, que é definido no objetivo. Para especificações unilaterais, como exibido na imagem, em que o resultado deve ser maior que 0.010 mm, somente um limite de especificação é exibido.
Os números na parte superior do gráfico indicam os limites superior e inferior do acúmulo na qualidade alvo de pior dos casos. Esses limites são exibidos como barras verticais verdes ou vermelhas.

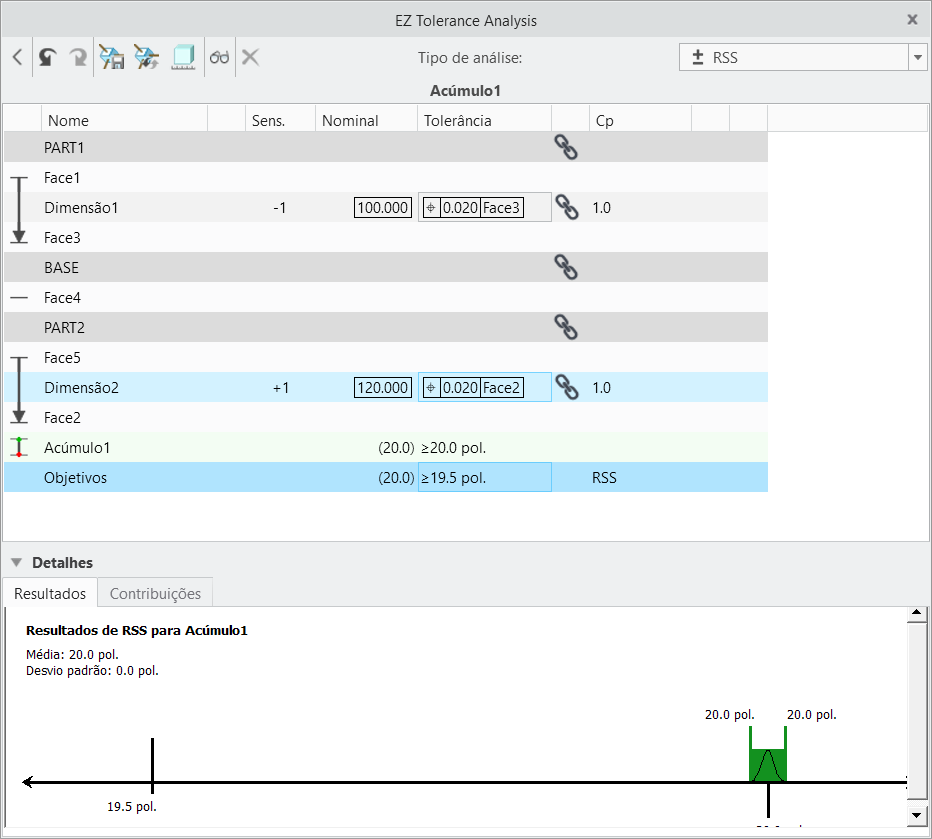

Gráfico de resultados de RSS
O gráfico de resultados de RSS é semelhante ao gráfico de resultados de pior dos casos com as exceções a seguir:
• A curva normal dentro da seção retangular do gráfico indica a natureza estatística da análise.
• Os parâmetros de média e desvio padrão calculados para o componente de RSS dos resultados são mostrados acima do gráfico.
O valor de acúmulo nominal e os limites de especificação superior e inferior para o acúmulo, que são definidos no objetivo, aparecem na parte inferior do gráfico de resultados.
Os números na parte superior do gráfico indicam os limites superior e inferior do acúmulo na qualidade alvo de RSS. Esses limites são exibidos como barras verticais verdes ou vermelhas.

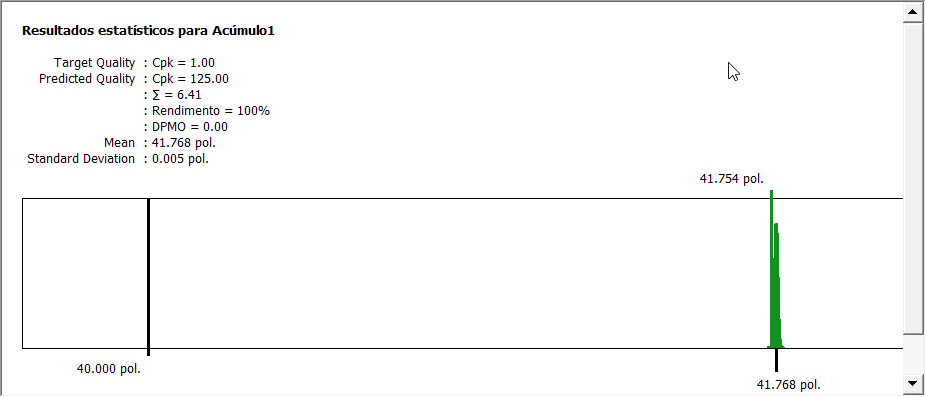

Gráfico de resultados estatísticos
O gráfico estatístico é a forma da função de densidade de probabilidade, que está associada à distribuição gaussiana ou normal. Ele é referido como uma curva do sino
A métrica e o valor de qualidade alvo desejados aparecem acima do gráfico. O nível de qualidade previsto com base na porcentagem da curva que está fora dos limites superior e inferior de especificação também é exibido para a métrica de qualidade escolhida, bem como para as outras três métricas de qualidade. Além disso, é possível ver os parâmetros de média e desvio padrão calculados para a distribuição.
Os números na parte superior do gráfico representam os limites superiores e inferiores calculados da curva no nível de qualidade do alvo listado abaixo do gráfico. Neste exemplo, a qualidade é CPK de 1.0.
