Solidificando camadas superficiais
Solidificação de camadas superficiais é a criação de uma geometria sólida a partir de objetos laminados. É possível criar somente um elemento de solidificação de camadas superficiais em um elemento composto. O elemento é atualizado automaticamente quando o laminado é atualizado.
Quando as entidades individuais são mescladas completamente, um único corpo é gerado na peça. Caso contrário, múltiplos corpos individuais podem ser gerados. O material composto gerado pelo sistema é atribuído aos corpos gerados.
Como opção, é possível gerar uma cobertura IML. A cobertura IML é gerada somente quando todas as entidades são mescladas completamente. A cobertura IML gerada consiste em todas as superfícies, no entanto, o lado da cobertura IML voltado para a superfície de disposição fica aberto.
Recomenda-se que um ou mais núcleos com conicidades não se sobreponham.

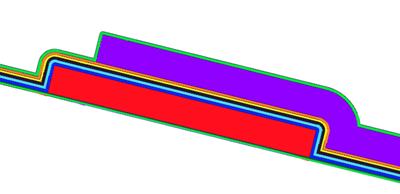

• A próxima figura exibe a sobreposição de núcleos que não têm conicidades. Essa sobreposição é adequada para solidificação.

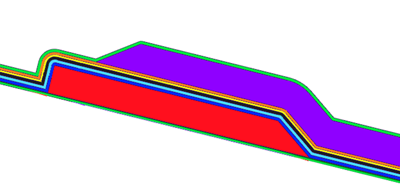

• A próxima figura exibe a sobreposição de núcleos que têm conicidades. Essa sobreposição é inadequada para solidificação.
Solidifique camadas superficiais da seguinte forma:
1. Clique em
Solidificar camadas superficiais. A caixa Solidificar camadas superficiais é aberta.
Solidificar camadas superficiais. A caixa Solidificar camadas superficiais é aberta.2. Na caixa de diálogo Solidificar camadas superficiais, marque a caixa de seleção Criar superfície IML para criar uma cobertura que consiste em todas as superfícies, exceto a superfície inferior do laminado.
3. Clique em
.
.
