스타일: 낮은 각도 커브
Creo Parametric 11.0.0.0
사용자 인터페이스 위치:
스타일(Style) >
커브(Curve) 또는
커브 편집(Curve Edit) >
제어점(Control Points)을 클릭합니다.
스타일(Style) > 커브(Curve) 또는 커브 편집(Curve Edit) > 제어점(Control Points)을 클릭합니다.동영상
설명

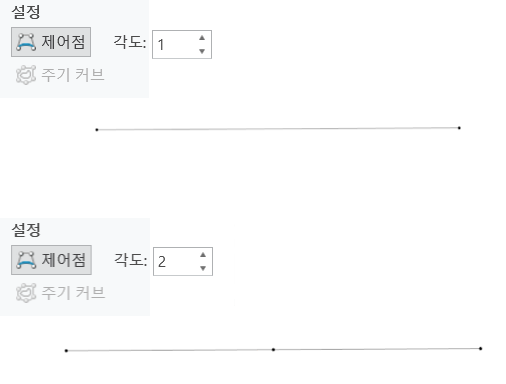

이제 제어점 모드에서 각도 커브 1 또는 2를 생성할 수 있습니다. 그러면 제어점 모드에서 변곡이 없는 자연 커브가 더 많이 생성됩니다.
각도 커브 1은 제어점이 두 개 있을 수 있습니다. 각도 커브 2는 최대 세 개의 제어점이 있을 수 있습니다.
이러한 최소 허용 각도는 커브 연결에 따라 달라집니다. 기본값은 각도 3으로 유지되지만 각도 2 또는 각도 1로 줄일 수 있습니다.
이점
스타일에서 커브가 개선되었으며 낮은 각도 커브에 대한 제어가 향상되었습니다.
추가 정보
팁: | 없음 |
제한 사항: | 각도 커브 2 또는 1은 제어점 모드에서만 생성할 수 있습니다. 각도 커브 2 또는 1이 보간 모드로 변환되면 각도가 자동으로 각도 3으로 변경됩니다. 또한 커브 탄젠트가 낮은 각도 제어점 모드의 자연에서 각도 3 보간 모드의 자유로 변경됩니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
