판금의 다중 바디에 대한 모델 체크 지원
Creo Parametric 11.0.0.0
사용자 인터페이스 위치: > > 를 클릭합니다.
동영상
설명
판금 바디에 대한 전체 다중 바디 지원을 수용할 수 있도록 모델 체크 기능이 향상되었습니다. 모델 체크에 다음 체크가 추가되었습니다.

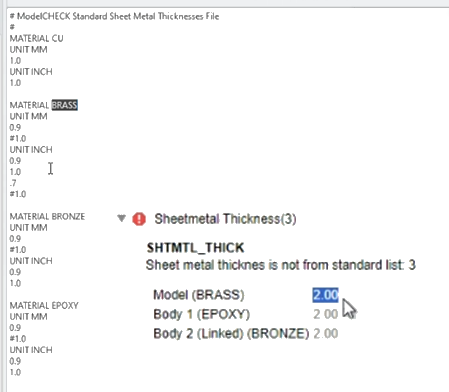

• SHTMTL_THICK - 이제 두께 테이블에 재료당 허용된 두께 값이 포함됩니다. 모델 체크는 바디당 잘못된 두께를 보고합니다. 재료 이름에 대한 정규식이 지원됩니다.

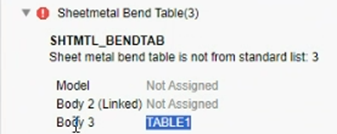

• SHTMTL_BENDTAB - 표준 목록에 없는 벤드 테이블 지정을 보고합니다. 체크가 각 바디에 대해 수행되고 모든 실패 바디에 대해 보고됩니다.
• SHTMTL_YFACTOR, SHTMTL_KFACTOR - 바디당 Y 계수 및 K 계수를 보고합니다.
• SHTMTL_UNBENDS - 동일한 바디의 피쳐에 상관없이 연속적 벤드펴기/벤드 복귀 피쳐의 수를 보고합니다.
• SHTMTL_FLAT - 플랫 패턴 피쳐가 있는지 체크합니다. 플랫 패턴 피쳐가 누락된 바디 수를 보고합니다.
이점
이제 판금 다중 바디 설계를 완전히 덮도록 모델 체크를 구성할 수 있습니다.
추가 정보
팁: | 없음 |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
