다중 바디 판금 변환 워크플로와 판금 매개 변수 및 기본 설정 사용
Creo Parametric 11.0.0.0
사용자 인터페이스 위치: 바디를 마우스 오른쪽 버튼으로 클릭하고
판금으로 변환(Convert to sheet metal)을 선택합니다.
판금으로 변환(Convert to sheet metal)을 선택합니다.동영상
설명
부품에 연결
판금 바디와 관련된 새로운 개념을 사용하면 판금 바디를 부품에 연결할 수 있습니다.
• 바디가 연결되면 판금 매개 변수는 부품 수준 기본 설정 및 매개 변수에 의해 제어됩니다.
• 바디가 연결해제되면 바디에 따라 두께와 기타 판금 매개 변수가 다를 수 있습니다.
• 파생 바디, 즉 복사, 분할 또는 유사한 작업으로 생성된 바디에는 연결된 두께 값이 있습니다.
매개 변수 및 특성
각 바디에 대해 정의된 기본 설정에 따라 설계를 제어합니다. 플랫 벽과 같은 피쳐는 기본적으로 바디 설정에 지정된 벤드 여유를 사용합니다.

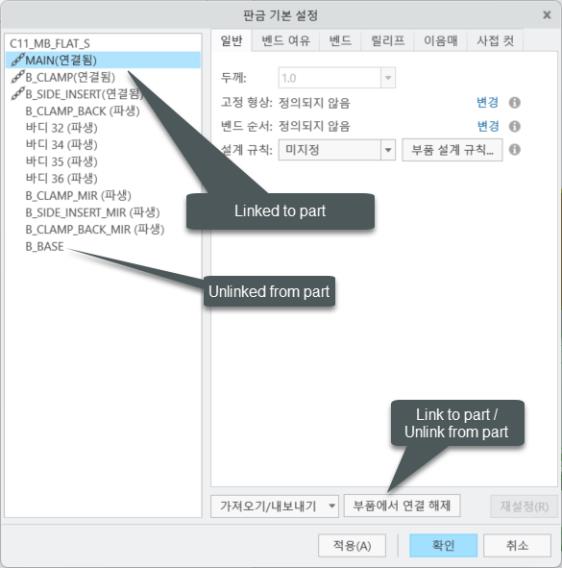

설계의 바디 매개 변수에 대한 모든 바디 및 기본 설정은 판금 기본 설정(Sheetmetal Preferences) 대화 상자에 나열됩니다.
변환
부품을 판금으로 변환할 때 기본 바디는 변환된 첫 번째 바디입니다.
첫 번째 바디를 변환할 때 변환(Convert) 탭에서 두께를 설정하면 다음과 같은 결과가 발생합니다.
• 바디 두께를 설정합니다.
• 부품에 대한 부품 두께 매개 변수가 없는 경우 이를 설정합니다.
• 바디를 부품 설정에 자동으로 연결합니다.
두 번째 바디를 변환할 때 모델 매개 변수를 유지할지 아니면 매개 변수 값을 유지할지 선택할 수 있습니다. 두께가 부품 두께와 동일하면 새 바디도 부품에 연결됩니다.
이점
• 단일 솔리드 바디를 판금 바디로 변환할 수 있습니다.
• 생산성과 설계 효율성이 향상되었습니다.
추가 정보
팁: | 없음 |
제한 사항: | 제한 사항은 온라인 도움말에 설명되어 있습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
