격자 연결 피쳐
Creo Parametric 11.0.0.0

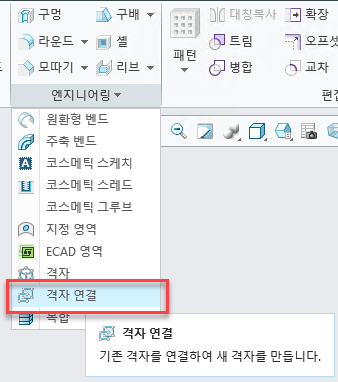

사용자 인터페이스 위치: > >
격자 연결(Lattice Connect)을 클릭합니다.
격자 연결(Lattice Connect)을 클릭합니다.
동영상
설명

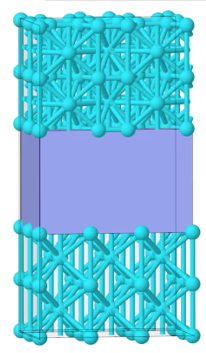

둘 이상의 개별 격자를 연결하는 새 격자 명령이 Creo Parametric 11에 추가되었습니다. 결과적으로 연속 격자 구조가 생성됩니다.

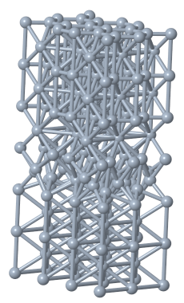

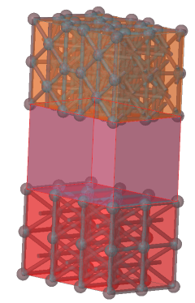

이전  | 정렬  |
참조 격자에 대해 다음 사항을 고려하십시오.
• 입력 격자는 단순화 빔 격자여야 합니다.
• 입력 격자는 동일하거나 다른 셀 유형, 다른 셀 크기 또는 다른 셀 방향일 수 있습니다.
• 이 첫 번째 구현에서는 대부분의 일반 빔 격자와 확률 보로노이가 지원됩니다. 더 많은 격자 유형 및 사용 사례에 대한 확장된 지원이 다음 릴리즈에 추가될 예정입니다.
이점
• 복잡한 격자를 보다 유연하게 생성할 수 있습니다.
• 간단한 워크플로를 사용하여 연속 격자 구조를 생성할 수 있습니다.
• 동일하고 익숙한 격자 사용자 인터페이스 내에서 지원됩니다.
추가 정보
팁: | 없음 |
제한 사항: | • 입력은 단순화 표현이 있는 격자여야 합니다. • 보로노이 - 내부 볼륨 격자 유형과 함께 작동하도록 고안되었습니다. 이러한 격자 유형은 연결할 수 없습니다. • 경계 서피스상에 빔이 있는 확률 격자 • 들로네 삼각 분할이 있는 확률 격자 • 밀도 변형이 있는 확률 격자 • 팽창 격자 • 전체 형상 표현이 있는 격자 • 준 방사 또는 오늬 셀 전파 유형이 있는 격자 |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
