문제 설명: 길이 l, 너비 w, 높이 h의 외팔보를 생각해 보십시오. 처음 3개의 벤딩 모드와 고유 진파수를 계산합니다. (시뮬레이션 결과에는 직교 벤딩, 비틀림 및 축 모드가 포함된다는 점을 참고하십시오. 결과 비교는 폐쇄형 해에서 처음 3개의 벤딩 모드와 등가 시뮬레이션 결과를 비교합니다.)

참고 문헌: W. T. Thompson, Theory of Vibration with Applications, 2nd Edition, Prentice-Hall, Inc.,Englewood Cliffs, NJ, 1981, pg. 220

결과 비교 - 기본 위치의 시뮬레이션 품질 슬라이더

Creo Ansys Simulation에 대한 결과 비교(기본 메쉬)

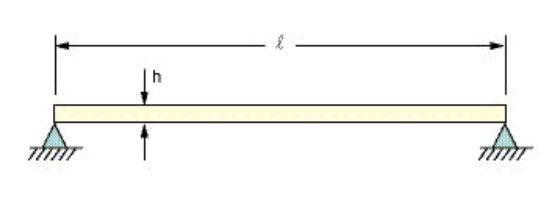

문제 설명: 아래 그림과 같이 길이가 80인치이며 균일 단면이 A = 4 in2인 단순보의 기본 주파수를 파악합니다.

참고 문헌: W. T. Thompson, Vibration Theory and Applications, 2nd Printing, Prentice-Hall, Inc.,Englewood Cliffs, NJ, 1965, pg. 18, ex. 1.5-1

결과 비교 - 기본 위치의 시뮬레이션 품질 슬라이더

(0.125인치의 각인된 면을 구속하여 근사화한 단순 지지대)

Creo Ansys Simulation에 대한 결과 비교(기본 메쉬)

문제 설명: 세 개의 환원판으로 이루어진 어셈블리에는 구멍의 원통형 서피스에 적용된 원통형 지지대(방사형, 접선 및 축 방향으로 고정)가 있습니다. 처음 6개의 고유 주파수를 파악합니다.

참고 문헌: R. J. Blevins, Formula for Natural Frequency and Mode Shape, Van Nostrand Reinhold Company Inc., 1979, Table 11-2, Case 4, pg. 247

결과 비교 - 기본 위치의 시뮬레이션 품질 슬라이더

Creo Ansys Simulation에 대한 결과 비교(기본 메쉬 해상도)

문제 설명: 강판의 치수가 길이 6인치, 너비 4인치 및 두께 0.063인치인 고정 지지대가 있는 직사각형 강판을 생각해 보십시오. 고유 주파수 및 모드 형상을 파악합니다.

참고 문헌: R. Blevins, Formula for Natural Frequency and Mode Shape, Van Nostrand Reinhold Company Inc., 1979, Table 11-6

결과 비교 - 기본 위치의 시뮬레이션 품질 슬라이더

Creo Ansys Simulation에 대한 결과 비교(기본 메쉬 해상도)
