再構築中の平面対称のサポート
Creo Parametric 11.0.0.0
ユーザーインタフェースの場所: > の順にクリックします。
ビデオ
説明
ジェネレーティブデザインで、最適化された結果の再構築中に平面対称が維持されるようになりました。
最適化に平面ジオメトリ拘束が定義されている場合、再構築中に平面を使用してフリースタイルジオメトリがミラーされます。最適化操作で使用される保持ジオメトリも平面参照を中心にして対称になります。
フリースタイルフィーチャーはモデルツリーにパターン化されて表示されます。編集するとフリースタイルツリーで形状がミラー表示されます。制御メッシュを修正すると、ミラー参照が自動的に更新されます。
これまでは、最適化設定で使用されていた対称ジオメトリ拘束は再構築モデルで保持されませんでした。その結果、フリースタイルで作成されたサブディビジョンサーフェスを使用して定義された再構築ジオメトリは、対称平面を中心にして完全に対称ではありませんでした。さらに、対称を維持するために、対称平面の両側のフリースタイルエンティティを編集する必要がありました。

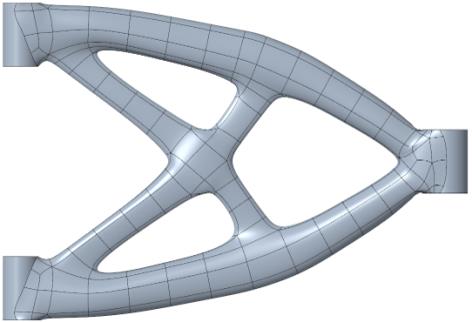

次の図は、Creo 10.0 における再構築モデルを示しています。

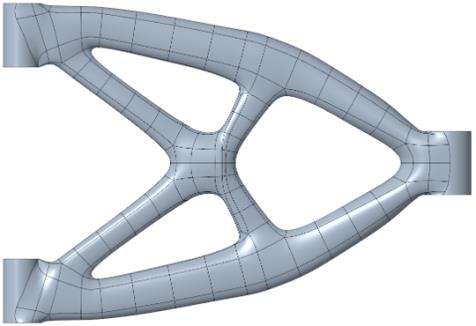

次の図は、Creo 11.0 における再構築モデルを示しています。
利点
この機能強化により、再構築操作を正常に実行して、適切な品質の再構築形状が得られるようになりました。再構築中に対称が維持されて設計意図が維持されることでフリースタイル形状の編集結果が向上します。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
