EZ Tolerance Analysis の機能強化: ドラフトサイズ形体のサポート
Creo Parametric 11.0.0.0
ユーザーインタフェースの場所: 該当なし
ビデオ
説明
ドラフトスラブ、ドラフトスロット、ドラフト穴、ドラフトシャフトなどのドラフト形体を EZ Tolerance Analysis で累積公差の一部として定義できるようになりました。
ドラフト角度がしきい値を下回るドラフト形体のみが累積定義に含まれます。デフォルトのしきい値は 5 度です。この値は EZTAAppOptions.xml オプションファイルで調整できます。

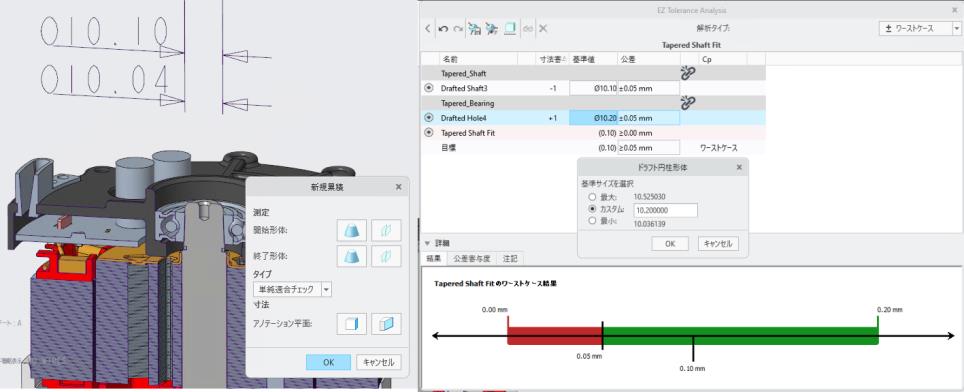

次の図は、累積の作成中に追加されたドラフト形体が累積テーブルにどのように表示されるかを示しています。
利点
この機能強化により、1D 累積公差を定義する際の柔軟性が向上しました。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
