複数のプライ (PLY_4 と PLY_5) のスプライシング
1. 積層ツリーで、Ctrl キーを押しながら PLY_4 と PLY_5 を選択します。
2.
「プライをスプライシング」(Splice Plies) をクリックします。
「プライをスプライシング」(Splice Plies) タブが開きます。
3. グラフィックツールバーで、「保存済み方向」(Saved Orientations) をクリックし、TUTORIAL_ORIENTATION_4 を選択します。
4. 「スプライシングカーブ」(Splicing curve) ボックス内をクリックします。

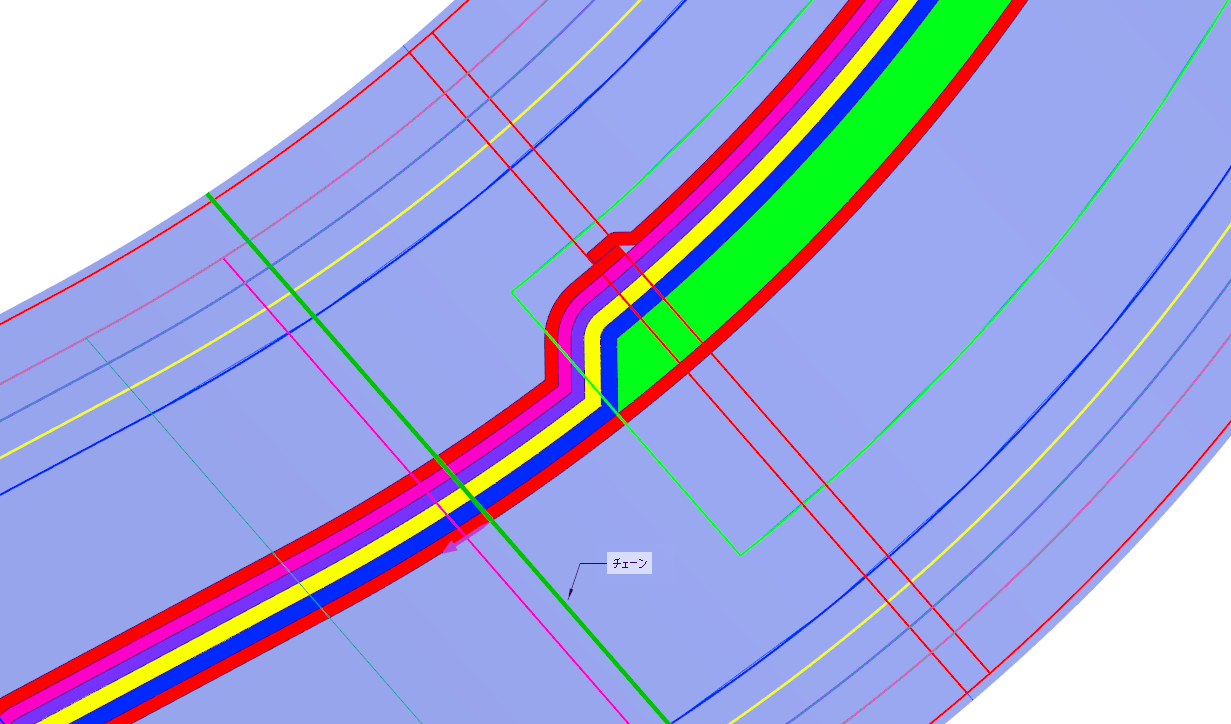

5. 次の図に示すように、チェーン Curve:F16(CURVE) を選択します。
6.
「重複」(Overlap) をクリックします。
7. 次のボックスに 10.00 と入力し、Enter キーを押します。
8.
「ジグザグ」(Stagger) をクリックします。
9. 次のボックスに 40.00 と入力し、Enter キーを押します。
| ジグザグは、1 つの場所に大きいバンプが形成されることを回避するために役立ちます。 |
10.
「OK」をクリックします。
11. グラフィックウィンドウ内の何も表示されていないところをクリックします。次の図に示すように、PLY_4 と PLY_5 がスプライシングされます。
| 積層ツリーで、スプラインシグされたプライを確認します。 |
12. グラフィックツールバーで、「保存済み方向」(Saved Orientations) をクリックし、「デフォルト方向」(Default Orientation) を選択します。
