材料特性 | 幾何特性 | 荷重 |
---|---|---|
ヤング率 E = 1000 Pa ポアソン比 ν = 0.0 | 長さ = 15 m 幅 = 5 m 厚み = 1 m 穴の半径 = 0.5 m | 圧力 = -100 Pa |
結果 | ターゲット | Creo Simulate | Ansys Discovery Explore | Creo Simulation Live | 誤差 (パーセント) |
---|---|---|---|---|---|
X 方向の最大垂直応力 (Pa) | 312.5 | 313.272 | 320.45 | 317.29 | 1.53 |
結果 | ターゲット | Creo Simulate | Ansys Discovery Explore | Creo Simulation Live | 誤差 (パーセント) |
---|---|---|---|---|---|
X 方向の最大垂直応力 (Pa) | 312.5 | 313.272 | 319.34 | 327.82 | 4.90 |
結果 | ターゲット | Ansys Discovery Refine | Creo Ansys Simulation | 誤差 (パーセント) |
---|---|---|---|---|
X 方向の最大垂直応力 (Pa) | 312.5 | 310.00 | 309.26 | 1.04 |
材料特性 | 幾何特性 | 荷重 |
---|---|---|

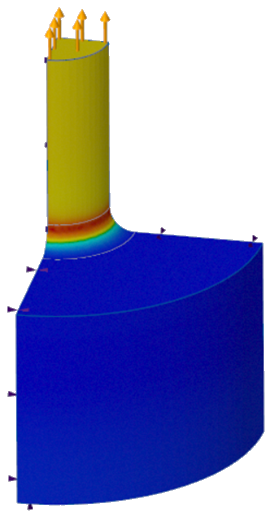

ヤング率 E = 2.9008e7 psi ポアソン比 ν = 0.3 | D = 8 in h = 3 in r = 1 in | 圧力 = -1000 psi |
結果 | ターゲット | Creo Simulate | Ansys Discovery Explore | Creo Simulation Live | 誤差 (パーセント) |
---|---|---|---|---|---|
Y 方向の最大垂直応力 (psi) | 1376 | 1422.63 | 1518.10 | 1520.31 | 10.49 |
結果 | ターゲット | Ansys Discovery Refine | Creo Ansys Simulation | 誤差 (パーセント) |
---|---|---|---|---|
Y 方向の最大垂直応力 (psi) | 1376 | 1410.00 | 1415.49 | 2.87 |
材料特性 | 幾何特性 | 荷重 |
---|---|---|
ヤング率 E = 10.4e6 psi ポアソン比 ν = 0.3 | L = 10 in d = 2 in | F = 10000 lbf |
結果 | ターゲット | Creo Simulate | Ansys Discovery Explore | Creo Simulation Live | 誤差 (パーセント) |
---|---|---|---|---|---|
Y 方向の変形 (in) | 0.0048077 | 0.0048156 | 0.00481 | 0.00481 | 0.05 |
L/2 における垂直応力 (psi) | 4444 | 4439.45 | 4376.6 | 4399.7 | 0.99 |
結果 | ターゲット | Ansys Discovery Refine | Creo Ansys Simulation | 誤差 (パーセント) |
---|---|---|---|---|
Y 方向の変形 (in) | 0.0048077 | 0.0048262 | 0.0048262 | 0.38 |
L/2 における垂直応力 (psi) | 4444 | 4487.1 | 4578.60 | 3.03 |
材料特性 | 幾何特性 | 荷重 |
---|---|---|
ヤング率 E = 30e6 psi ポアソン比 ν = 0.3 | 直径 = 30 in 厚み = 0.25 in | P = 3 psi |
結果 | ターゲット | Creo Simulate | Ansys Discovery Explore | Creo Simulation Live | 誤差 (パーセント) |
---|---|---|---|---|---|
プレートの中心におけるたわみ (in) | 0.0553 | 0.0549 | 0.0552 | 0.0551 | 0.31 |
結果 | ターゲット | Ansys Discovery Refine | Creo Ansys Simulation | 誤差 (パーセント) |
---|---|---|---|---|
プレートの中心におけるたわみ (in) | 0.0553 | 0.0551 | 0.0550 | 0.47 |
