Creo Parametric 11.0.0.0

Guardate il video in Learning Connector.

Il supporto multicorpo è stato esteso ai corpi di lamiera, consentendo di appiattire e creare serie piatte per più corpi di lamiera. Per singoli corpi di lamiera vengono utilizzate entrambe le feature di appiattimento e di serie piatta. Una parte con più corpi di lamiera può avere molte di queste feature, una per ogni corpo.

Definite la geometria fissa e l'ordine di piegatura per ogni corpo nella finestra di dialogo Preferenze lamiera (Sheetmetal Preferences).

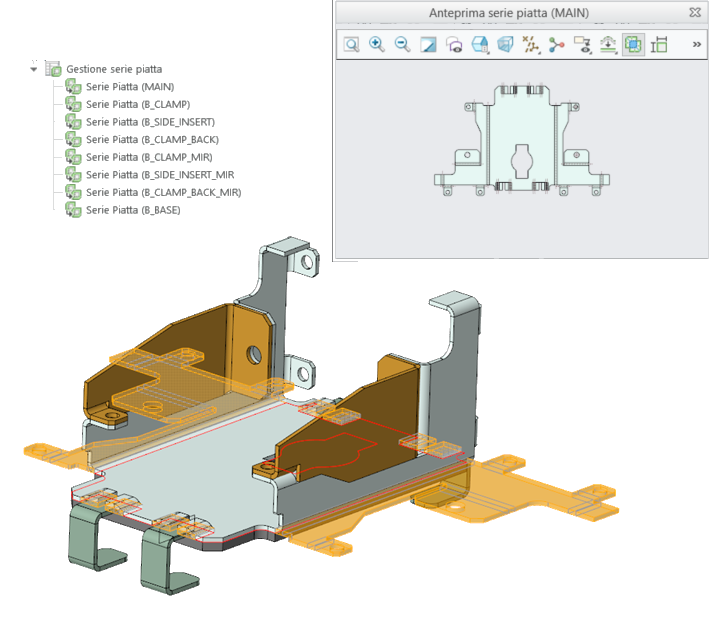

Per ogni corpo è disponibile un'anteprima della serie piatta. La feature Serie piatta (Flat Pattern) continua a essere supportata per un singolo corpo di lamiera. Quando sono richieste serie piatte per più corpi di lamiera, utilizzate Gestione serie piatta (Flat Pattern Manager). Crea e gestisce automaticamente le serie piatte per ciascuno dei corpi di lamiera nella parte. Il parametro di stato di Gestione serie piatta (Flat Pattern Manager) può essere uno dei seguenti:

Le singole feature di serie piatta per ogni corpo dispongono di un parametro di stato aggiuntivo denominato Ereditata (Inherited), a indicare che lo stato della serie piatta è stato ereditato dallo stato di Gestione serie piatta (Flat Pattern Manager). Si tratta dello stato di default. Le varianti e le rappresentazioni dello stato piatto impostano gli stati delle feature di serie piatta di singoli corpi al momento della creazione. Per un corpo vuoto, la feature di serie piatta è nascosta in Gestione serie piatta (Flat Pattern Manager).

Gestione serie piatta (Flat Pattern Manager) può impostare lo stato piatto per tutti i corpi di lamiera oppure è possibile impostare lo stato piatto per ogni singolo corpo di lamiera.
